LED 衰减器电路:它是什么以及它是如何工作的?

  • 发表时间:2021-09-29 10:17:59
  • 来源:本站
  • 人气:27

近年来,由于 LED 灯价格低廉且耐用,因此其使用量迅速增加。此外,LED 的能源消耗不如其他光源多。

此外,您还可以查看不同的应用程序,例如房屋或办公室的装饰、应急灯、汽车日间行车灯、普通灯等等。

LED 的褪色是此类关键应用之一。在这里,您可以配置您的 LED 灯以提高和降低其强度以用于不同目的。

因此,在本文中,我们将告诉您有关衰减 LED 以及如何使用面包板、PCB、IC 555 计时器创建简单 LED 衰减器电路的所有信息

准备好?开始吧!

上下衰落LED灯电路原理

发光二极管

上下衰落LED电路主要由一的电容器和一个iStor的。此外,LED 在正向偏置条件下运行。换句话说,当您将正极连接到正极,负极连接到电池的负极时,LED 会发光。

对于这种上下衰减电路,只有当您将负极端子接地而正极端子接收到一些电压时,LED 才会导通。因此,当您按下按钮时,电容器将开始充电和放电。而这个过程使 LED 渐强渐弱。

如何在 LED 灯上产生淡入淡出?

在这里,我们将讨论如何使用三种方法创建渐隐式 LED 灯电路:使用面包板、PCB 和IC 555 定时器。

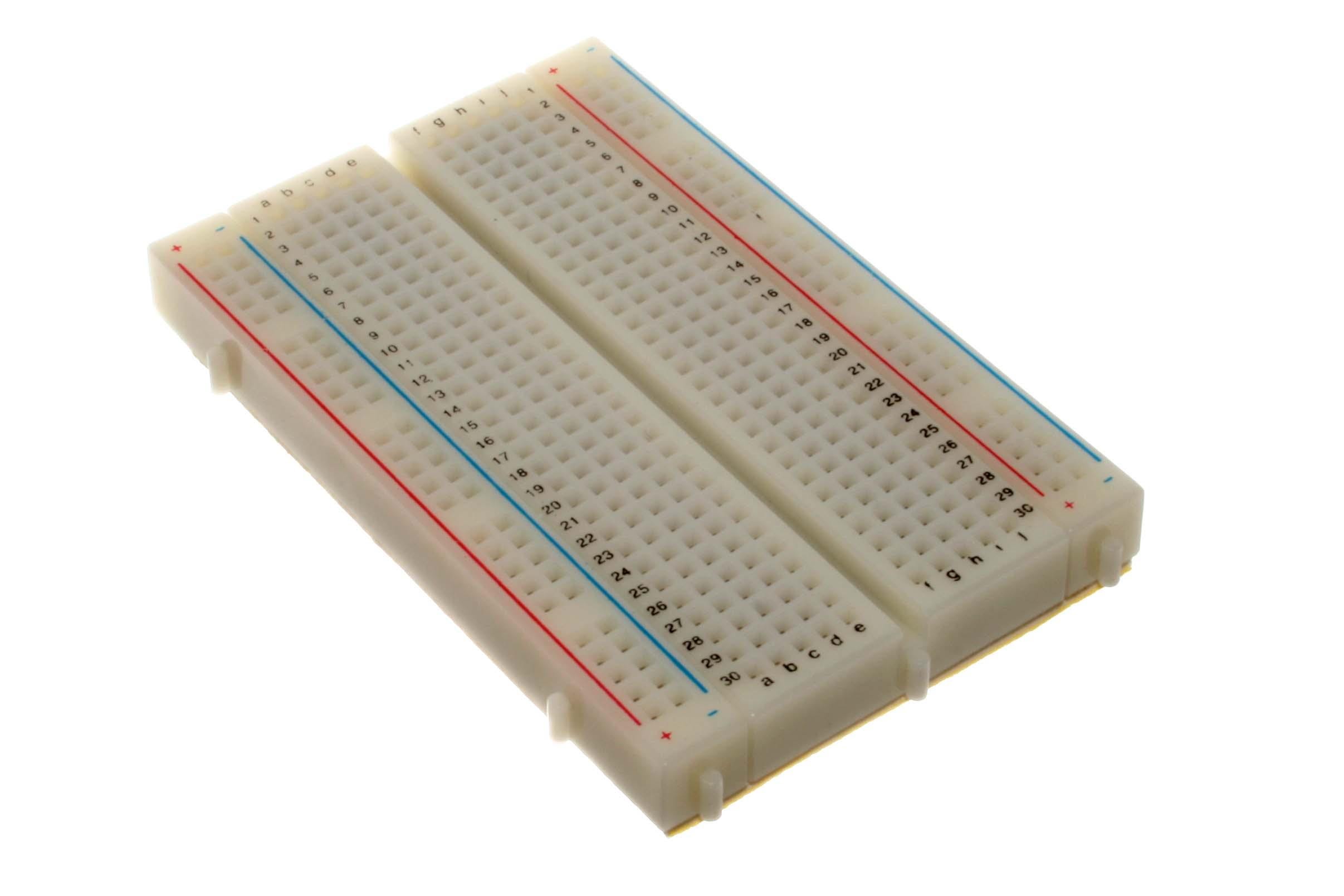

使用面包板淡化 LED 灯

面包板

资料来源:维基共享资源

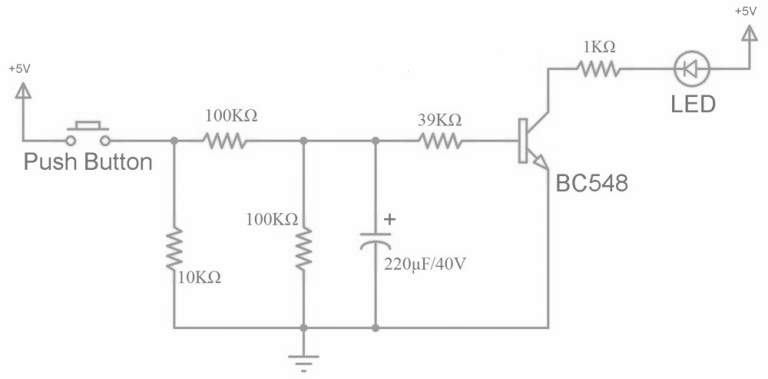

该电路遵循我们之前讨论过的上下衰落原理。有了它,您可以轻松地使 LED 上下渐变。这是我们将要学习的电路图:

电路图

电路图1

资料来源:维基共享资源

所需组件

  • 220μF电容

  • (2) 100KΩ 电阻

  • 10KΩ电阻

  • 39KΩ电阻

  • 100Ω电阻

  • 引领

  • 连接线

  • 5V电源

  • 迷你面包板

  • BC 548(NPN晶体管)

  • 开/关开关(按钮)

建造

对于电路,您应该将电源连接到开/关开关(按钮)。另外,在按钮后接一个 10KΩ 的电阻,使按钮保持在下拉模式。因此,当您按下按钮时,按钮从低开始变高。

接下来,将开关连接到 100KΩ 电阻器。该电阻器的任务是为 220μF 电容器充电。另外,在晶体管之前连接 39KΩ 电阻。电容器将通过该电阻器放电。

另外,连接与电容器对应的第二个 100KΩ 电阻器。它将允许 39KΩ 电阻器接收电容器的大部分放电。

此外,我们使用的晶体管是 BC548 系列 NPN 晶体管。另外,晶体管开始处于关闭状态。

 此外,只有在基区接收到一些电压时,电压才会流向集电极。晶体管的基极要求最低电压为 0.7V。

当您将此电压施加到基极时,晶体管开始导通。

结果,电压从发射极流向集电极。

最后,您可以在 100KΩ 电阻和电容之间放置一个PN 结二极管,例如 1N4007,以使电容的放电仅流经其他电阻。

如何使用面包板在 LED 灯上操作淡入淡出

首先,打开电路。

然后,按下按钮并让 LED 逐渐变暗,这会增加其强度。

请注意,当您按下按钮时,电压会流过二极管和一系列 100KΩ 电阻器。

之后,链接的电容器充电并将电流分配到晶体管的基极,晶体管开始导通。然后,发射极的电压传输到接地集电极和负 LED 端子。

 最后,您可以松开开关使 LED 淡出,电容器放电。

限制

  • LED 的颜色会因温度和老化而改变

  • 您必须提供正确的电压,否则有损坏 LED 的风险

使用 PCB 淡化 LED 灯

对于这个电路,我们将在设计之前使用软件来模拟电路图。因此,为了模拟电路,我们将使用Proteus 设计套件。

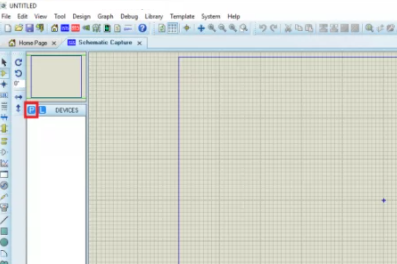

下载并安装 Proteus 软件后,单击菜单上的 ISIS 图标打开一个新原理图。

Proteus 设计套件指南

Proteus 设计套件指南

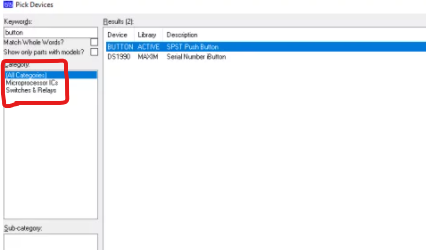

当您的新原理图弹出时,单击侧面菜单上的 P 图标以打开一个框。在这里,您可以选择您需要的所有组件。

重新指南

Proteus 软件指南 2

接下来,插入电路所需组件的名称,以便它们显示在右侧的列表中。

Proteus 软件指南

Proteus 软件指南 3

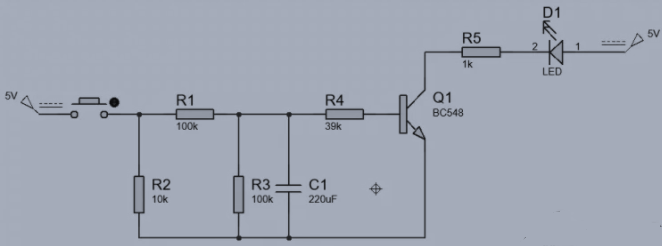

所以,一旦你完成了电路的模拟,你应该有一个这样的图:

电路图

电路图2

资料来源:维基共享资源

工作准则

该电路中的 LED 不在反向偏置模式下运行,而是在正向偏置模式下运行换句话说,它只有在连接到电源的正极时才能工作。此外,它还具有一个按钮,可在按下或松开时启动电容器的充电和放电过程。

所需组件

  • 220uF电解电容

  • 100k 欧姆电阻 (2)

  • 10k 欧姆电阻 (1)

  • 39k 欧姆电阻 (1)

  • 100 欧姆电阻 (1)

  • BC 548 NPN 晶体管 (1)

  • 发光二极管

  • 按钮开关

  • 跳线

  • 电池夹

  • 印刷电路板

  • 三氯化铁

  • 烙铁

  • 热胶枪

建造

首先,让您的PCB进行电路布局。因此,将您的模拟电路打印在一张黄油纸上并将其放在 PCB 上,然后熨烫直到它打印在板上。此过程最多需要五分钟。

注意:在放置黄油纸之前,请使用 PCB 刮刀减少板上的铜层。

完成打印后,将 PCB 浸入一些FeCl 3热水溶液中以去除多余的铜。接下来,再次用刮刀刮掉 PCB 并在相应的位置钻孔。

印刷电路板布局

印刷电路板布局

资料来源:维基共享资源

现在,根据您的电路模拟焊接板上的所有组件。最后,检查电路是否工作。如果没有,请卸下并重新连接组件。此外,使用热胶连接电池正极和负极端子,以免它们从电路上脱落。

如何操作

该电路的工作原理类似于带有面包板的淡入淡出电路。

带有 IC 555 定时器的渐变电路

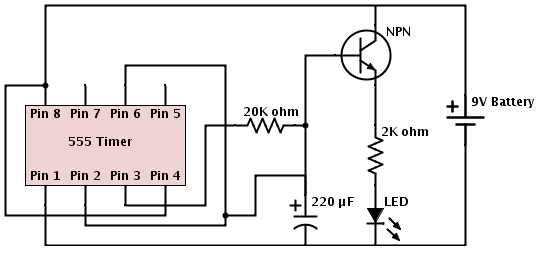

在这里,我们将学习如何制作带有 555 定时器的渐亮 LED 电路。这是我们将要学习的电路图:

电路图

电路图3

资料来源:维基共享资源

所需组件

以下是此电路所需的组件:

  • 555定时器IC

  • 引领

  • 10uF电容

  • BC547晶体管

  • 电池(9v)

  • 100k,470 欧姆电阻

  • 跳线和面包板

IC 555 定时器

IC 555 定时器

资料来源:维基共享资源

工作准则

用 555 定时器构建慢衰落 LED 电路很简单。在这里,我们将使用处于非稳态模式的 IC 555 和一个晶体管来放大电流。处于非稳态模式的 IC 555 将以特定频率振荡。

换句话说,PIN 3 的输出周期性地变高变低。所以,在这个电路中,当 PIN 3 变高时,晶体管会放大电流。因此,它允许电流流向电容器并将其充电至 2/3 VCC。在此过程中,LED 发光。

此后,PIN 3 的输出变为低电平并关闭晶体管。因此,电容器通过集电极-发射极结放电。此外,这使 LED 具有衰落效果。

建造

正如我们之前提到的,使用 555 定时器构建淡入淡出电路很容易。您所要做的就是按照电路图进行操作。然后确保 555 计时器处于正确位置并且所有极化组件都处于正确位置。

LED 衰减器电路——应用

以下是上下渐变LED灯电路的一些应用:

  • 衰落的 LED 灯电路在家庭应用中工作

  • 可用于商场中无人区的昏暗灯光

  • 您可以使用褪色的 LED 灯作为汽车中的指示灯

LED 衰减器电路 - 向上取整

多年来,LED灯越来越受欢迎。

但是,这不仅仅是因为它们有多便宜或耐用。

相反,这是因为您可以使用任何 LED 灯电路实现多少丰富多彩的项目。

您可以使用 LED 和衰落 LED 做什么几乎没有任何限制。您可以创建漂亮的装饰品或从您的汽车中获取警报。

好吧,这篇文章就到此为止。如果您有任何建议或问题,请随时与我们联系,我们将很乐意为您提供帮助。
