AM 环形天线:您需要了解的一切

  • 发表时间:2021-09-30 08:41:11
  • 来源:本站
  • 人气:13

构建 AM 广播无线电接收器可能是一个有趣的项目。但是,某些限制会阻碍您的无线电体验,例如弱 AM 信号。AM 接收可能很棘手,因为它对电噪声和其他不同干扰源的敏感性很高。虽然大多数接收器都带有内置天线,但这还不足以为您提供所需的清晰接收。幸运的是,AM 环形天线正是解决这个问题所需要的。

在改善 AM 接收方面,外部天线是必不可少的。所以,我们写了这篇文章来展示有关 AM 环形天线的一切。

让我们潜入吧!

AM环形天线

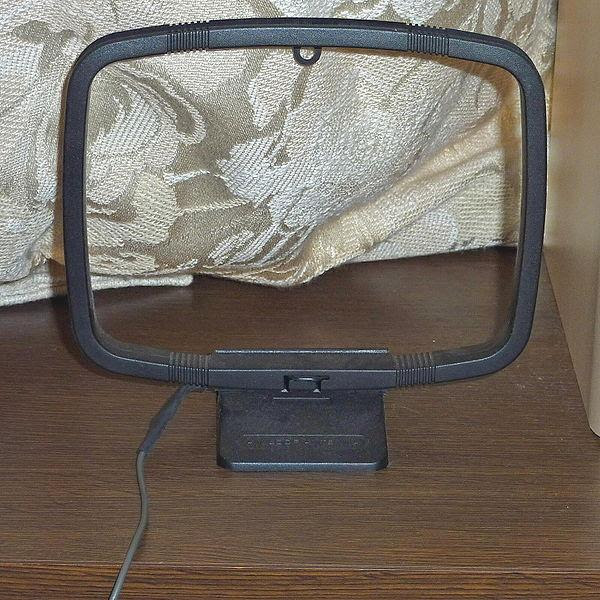

方形环形天线

方形环形天线

资料来源:维基共享资源

名称 AM 环形天线是一种无线电天线,其螺旋或线圈铜缆缠绕在非导电框架周围。不导电框架为X形,由两块木片组合而成。AM 环路可以具有几何形状、菱形、方形等等。

螺旋环形天线带有铜绕组,从 X 形框架的边缘开始。这个天线在向中心缠绕时呈螺旋状。对于边绕环形天线,铜缆围绕 X 形边缘。

边绕 AM 环形天线

边绕 AM 环形天线

资料来源:维基共享资源

但是,这两种回路样式的电线末端都连接到一个可变的 365 皮法拉电容器。因此,AM 环形天线被调谐到无线电台的正确频率甚至远处的电台。

此外,其他类型的 AM 环形天线包括大环形天线和小环形天线。

大环形天线具有双瓣辐射模式,使天线对两个宽瓣(相反方向)的无线电波敏感。更重要的是,这些天线是自谐振的,也可用于接收和传输。

另一方面,与工作波长相比,小环形天线的周长更小。虽然您可以使用小型环形天线在广播接收器上进行接收和传输,但它们较小的周长使其仅用于接收。一个很好的例子是天线效率低下的大多数 AM 广播无线电的内置铁氧体环形天线。

如何制作 AM 环形天线

这是一个简单的 AM 环形天线结构,它比各种环形天线样式更有效。此外,这是增加 AM 收音机接收范围的一种成本较低的方法。看看下面的电路图:

电路图

电路图

来源:截图

电路元件

对于此 AM 环形天线,您将需要:

1.(1)#35漆包铜线

#35漆包铜线

2.(1)15寸方杆

15寸方杆

3. (1) 30-365pF可变电容

30-365pF可变电容

电路操作

幅度调制环形天线的主要目的是显着改善 AM 无线电的接收。嗯,上面的电路是一种能够提高任何AM收音机灵敏度的设计。因此,改善了 AM 接收。

但这还不是全部。

该电路不需要您将电线连接到您的收音机,您需要做的就是将您的 AM 收音机靠近这个环形天线,调整可变电容器,并修改您的收音机调谐。

环形天线组件

构建这个天线很容易。首先,拿起你的铜线,在任何方形框架上绕 16 圈。然后,您估计长 15 英寸,每边宽 1.5 英寸。有了这个,您将覆盖 550-1700 kHz 的标准 AM 通信频段。

如何构建边绕环形天线

首先,用两块 1 x 6 英寸的木头创建一个 X。一旦你有了形状,用手锯将半英寸深的槽切成八块。然后,将每个空间分成四个边,每边测量半英寸。

接下来,将 22 号铜缆穿过您用手锯创建的插槽。另外,请确保将线绕框架的外部滚动。

最后,不要将可变电容器放在框架上的任何特定位置。然后,您可以将铜线的两端连接到电容器的端子上。

如何操作

如果您想将 AM 收音机调整到弱电台,简单的天线设计将是您最好的选择。

因此,要使用此天线,请首先将收音机靠近天线或放在天线上。然后,慢慢微调电容器的刻度盘(用作天线旋转器),直到您注意到接收效果有所改善。由于环形天线是定向的,因此最好将其四处移动,直到接收效果有所改善。

应用

  • AM 环形天线在飞机测向仪等测向设备中工作

飞机测向仪

飞机测向仪

  • 您还可以使用它们在无线电接收器中接收高频波

  • 环形天线也可用作超高频发射器

  • 您可以在 RFID 设备中使用环形天线,找到任何发射器的位置

  • AM 环形天线也可用作室内 UHF 电视天线,尤其是在信号强的地区。不是信号接收弱的区域。

  • 有时,AM 环形天线用作紧凑型发射天线。此外,当偶极子和铁氧体天线等传统天线没有空间时,大多数非专业无线电操作员使用环形天线。

垂直偶极天线

垂直偶极天线

资料来源:维基共享资源

如何连接我的 AM 环形天线?

使用直径约 6 英寸的单圈实心铜线,您可以轻松地将 AM 环形天线连接到无线电接收器。此外,铜线的末端将是您的天线端子。接下来,将天线端子焊接到同轴电缆的两端此外,剥去线路的另一端并将它们连接到接收器。因此,允许接收器(天线调谐器)调谐来自 AM 环形天线的广播信号。

http://www.mtmscientific.com/Antcon.jpg

AM 环形天线插头连接

来源:截图

AM 环形天线是否适用于 FM?

AM天线与FM天线不同,两种天线都有附加要求。虽然您可以将 AM 天线用于调幅 (AM) 中波接收/传输,但 FM 天线适用于调频 (FM) 波传输/接收。所以,不,AM 环形天线不适用于 FM。

包起来

您可能已经得出结论,您的 AM 收音机接收质量不佳且静止不动是一个永久性问题。但是,故障不是来自您的信号接收弱或发射塔的位置;它来自你的收音机天线。

大多数 AM 收音机(如果您购买了)都带有铁氧体棒天线,其功率足以接收本地电台,但不足以改善接收效果。因此,外部 AM 环形天线是一种很好的天线,可以帮助解决您的接收问题并产生可辨别的信号。

好了,这篇文章到此结束。如果您有任何问题,请联系我们,我们将很乐意为您提供帮助。
