Clap Switch:初学者的简单项目

  • 发表时间:2021-10-29 08:31:39
  • 来源:本站
  • 人气:184

您是寻找一个简单项目来测试您的技能的初学者,还是一位经验丰富的爱好者正在寻找一个有趣的项目来构建?好吧,你来对地方了。让我们向您介绍一个简单而令人兴奋的项目,称为拍手开关。

这就是事情变得有趣的地方。

有了这个电路,你可以通过拍手的声音轻松控制你的电器。

有兴趣吗?好吧,在本文中,您将了解有关拍手开关如何工作的所有内容,还将学习如何构建简单的拍手开关电路

你准备好了吗?那么,让我们直接跳进去吧!

什么是拍手开关?

拍手开关的作用正如其名称所暗示的那样,它是一种电路,当您以与拍手相同的音高拍手或发出声音时,它会打开任何连接到它的灯或任何其他电器。

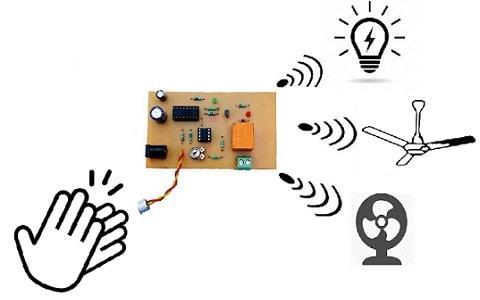

拍手声

拍手声

此外,拍手开关最重要的组件是声音传感器(电容麦克风),它将良好的能量转换为电脉冲,这有助于生成您想要的输入。

这里有一些关于拍手开关的有趣事实。

该创新电路由 E Dale Reamer、R Carlie 和 Stevens 创建,其主要目的是帮助行动不便的人轻松控制电器。

您可以通过拍手动作控制的电器包括灯管、风扇、灯泡等等。

工作准则

拍手开关是一种通过拍手声或相同频率的声音工作的电路。有些拍手开关需要您拍手两次,而有些则需要您拍手一次才能打开/关闭。但是,这取决于电路的设计。

拍手开关基于声音的基本概念。因此,在拍手开关麦克风接收你产生叩击音,使一个小电器信号,这是足够强大的控制电器。

拍手开关工作原理

拍手开关工作原理

资料来源:维基共享资源

拍手开关电路的优点

  • 这是一个节能系统,而且不贵

  • 高可靠性和高精度

  • 它不需要任何形式的人力

  • 主要优点是可以像光一样控制连接到它的任何电子设备——从房间的任何地方通过拍手动作

拍手开关电路的缺点

  • 有时,使用普通电灯开关更容易

  • 在建筑物中使用此电路时,您可能会遇到入侵

  • 主要缺点是您必须添加滤波器才能使电路正常工作

拍手开关应用

拍手开关不仅用于打开/关闭灯。您还可以使用它们来控制不同的电器,例如:

  • 粉丝

扇子

扇子

  • 收音机

收音机

收音机

  • 管灯

管灯

管灯

  • 马达

马达

马达

  • 电视

电视

电视

  • 冷气机

冷气机

冷气机

  • 以及您想通过声音控制的任何其他基本电路

如何构建拍手开关电路

在这里,我们将看看使用555 定时器 IC构建一个简单的拍手开关电路图这是我们将使用的电路图:

拍手开关示意图

拍手开关示意图

资料来源:维基共享资源

所需组件

以下是此电路所需的组件:

  • 发光二极管 (1)

  • 第555章计时器(1)

  • 电阻器(1k、470 欧姆和 56k 欧姆)

  • 10 uf 电容器 (1)

  • 电容话筒 (1)

  • BC547 晶体管 (2)

  • 9V电池供电 (1)

脚步

现在,让我们看看构建此电路需要遵循的步骤:

步骤 1:连接 555 IC 的引脚

首先,取一根跳线并在 555 IC 的引脚 4 和引脚 8 之间建立连接。

第 2 步:连接您的组件

将 10 电容器的正极引脚连接到引脚 6 和 7,将负极引脚连接到IC 的引脚 1

接下来,在电容器的正极引脚和 IC 的引脚 8 之间接上 470 欧姆电阻。

现在,您可以将晶体管的发射极引脚连接到 555 定时器 IC 的引脚 1,将收集引脚连接到引脚 2。

此外,在 IC 的引脚 2 和 4 之间焊接 1k 电阻器,并在晶体管的基极引脚和 IC 的引脚 4 之间连接 56K 电阻器。

第 4 步:连接您的组件 2

将 LED 的正极和负极引脚分别卖给 IC 的引脚 3 和 1。此外,将电池夹的 +v 端 –ve 引脚焊接到引脚 4 和引脚 1。

此外,将电容式麦克风的正极线焊接到晶体管的管脚,将负极线焊接到 IC 的引脚 1。

第 5 步:测试您的电路

要测试此电路,请将 9v 电池连接到电池夹并发出拍手声。您应该注意到,一旦电路捕捉到拍手声,连接到电路的 LED 就会开始发光。

拍手开关的 PCB 布局技巧

印刷电路板

印刷电路板

以下是一些提示,可帮助您最大程度地减少PCB布局出现任何问题的可能性

  • 考虑使用机械继电器:虽然上面的电路图显示 LED 作为电力负载,但某些应用可能需要灯泡、风扇或其他简单的电器。因此,在这种情况下,您应该使用机械继电器,以便在 PCB 上实现电气隔离。

  • 使具有显着电压的组件远离拍手开关的组件:将任何高压迹线远离拍手开关组件,以避免继电器的严重损坏或干扰。

  • 做一个短的电容麦克风轨迹:它需要一个低电压打开 555 定时器并产生一个模拟信号。因此,为防止任何外部电气干扰或误触发,请保持电容麦克风的走线较短。

包起来

最后,这里有一些技巧可以帮助您了解您已经构建或正在制作的电路。该课程使用声控传感器检测音频信号(拍手声)作为输入并生成负载的输出。

将电池连接到电路后,它会立即激活并发出拍手声或类似的声音。

好了,这篇文章到此结束。如果您需要进一步的帮助或有任何疑问,请随时与我们联系我们总是乐于提供帮助。
