克拉普振荡器:电路图、频率、优势及其应用
- 发表时间:2021-11-01 08:51:58
- 来源:本站
- 人气:1261
振荡器是现代电子电路中使用的一些最令人难以置信的小工具。因此,我们将研究克拉普振荡器,它是周围最著名的基本振荡器之一。在对克拉普振荡器的材料好奇的情况下,我建议首先学习我们将在本文中讨论的理论基础。之后,您可以获取克拉普振荡器以进行更多实际应用。
1. 什么是克拉普振荡器?
Clapp 振荡器,也称为 Gouriet 振荡器,是一种电子振荡器,它使用一个电感器组和一个有助于设置振荡器频率的第三个附加电容器。
另一种类型的振荡器, LC振荡器,其布线使用晶体管和提供实际正反馈信号的网络。一个简单的功能是制作一个与克拉普振荡器具有相同功能的正弦信号。在放大器的帮助下,它将放大的信号引入开关部分的网络。这反过来又为放大器周期提供了令人耳目一新的响应,从而产生稳定的振荡。
(克拉普振荡器电路板图)
2.克拉普振荡器工作原理
整个电路有一个单级放大器和一个相传输社区,单相放大器由一个将电动机分开的社区组成。

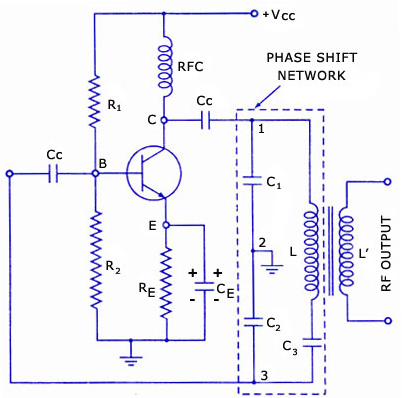

(Clapp Oscillator 电路图也显示了相移网络)
连接到该位置的晶体管具有 Vcc 电源。随后,晶体管被子提供的电源设置了 RFC 线圈的使用。使用 RFC 线圈来启动电源中存在的交流分量的任何部分,最有效的电源为晶体管电路提供直流电源。
晶体管电路原理图将此电源提供给相位开关网络,以将可变电容器 CC2 去耦。此处使用的电容器将交流电源中最直接的部分提供给相变社会。如果可以在整个相移传输社区中实现任何 DC 对象,它将降低线圈的 Q 因数。
电阻器 RE 上的晶体管停止系统加强了电源分离电路的稳定性。电容器有一个类似于这个停止系统的连接,它在实际路线内传递交流电。
放大镜产生的放大功率将来自电容器 C1 的另一侧。
同时,传输到晶体管电路的再生响应可以通过电容器C2。值得注意的是,电容器 C1 和 C2 两端的电压可以处于相反的相位。
电容器C1的总体积功率也可以与借助放大电路产生的功率输出在同一相位内。C2 的功率输出对应于放大器电路内的级和力的大小。由于放大器电路还提供 180 度的相位切换,因此相对部分的该电压流向放大器。
因此,已经有部分一百八十度变化的响应信号通过放大镜得到传输。之后,整个短语的转换可以是360度,这是振荡电路提供碰撞的必要条件。
尽管总性能范围有限,但这些基本的振荡器配置非常可靠,因此很受欢迎。
3.克拉普振荡器的频率
(克拉普振荡器中的振荡频率)
克拉普振荡器使用一个电感器和三个电容器来设置其频率变化。但是,Clapp 振荡器类似于 Colpitts 振荡器,带有电容分压器,可生成响应信号。振荡器的频率与公式有关,可以确定准确的振荡频率。
电容器 C1 和 C2 保持有序,而电容器 C3 转换目标。C3 的电容值远小于 C1 和 C2 的电容值,使其相等。因此,到 C 的比例大约等于 C3,并且公式给出了振荡频率。
(显示更多关于克拉普振荡器的计算和电路图)
4.简单探索如何构建克拉普振荡器
(构建克拉普振荡器)
因此,根据上述公式,克拉普振荡器取决于电容C3。还应注意电容C3的价格应小于电容C1和C2的值。这是因为如果电容 C3 带有小电荷,则电容器的尺寸可以很小。
从电阻 R1 和 R2 的元件值中选择标准值,以便发射极电阻 R3 设置为 470 Ω,NPN 晶体管 Q1 上的集电极约为 1 mA。C1 = 1 nF 和 C2 = 4.7 nF 是起点。振荡器的谐振频率设置范围可以从大约 500 kHz 到 2 MHz,具体取决于所选的 C1、C2、C3 和 L1 值。计算 C3 的值并选择最接近您的套件零件的值。在由所选 L1 值定义的最高频率下,该振荡器电路可以提供超过 10 Vpp 的正弦波输出频率。
选择c3电容时,必须非常小心。选择微型电容器时,开关部分网络可能不够强大,无法在应低于 C1 和 C2 的地方添加强烈振荡。它还需要有一个平衡的反应来提供变化。
5.Clapp 振荡器应用
(安装在印刷电路板上的克拉普振荡器)
我们可以在各种频率设置为不同的程序中使用它。例如,用于频率调谐的接收机调谐电路。
用于无阻尼和连续振荡有利于功能的包装。
该振荡器可用于应该经常承受高温和低温的条件。
概括
总之,本文已着手研究克拉普振荡器的许多领域。重要的是要注意 Clapp 振荡器因其可靠性而备受青睐。由于频率较低,克拉普振荡器可以通过将电子设备(包括振荡器)封闭在恒温区中来增加其频率。如有任何问题或其他信息,请与我们联系。
