钢网最初是由丝网制成的,因此那时叫网板(mask)。开始是尼龙(聚脂)网,后来由于耐用性的关系,就有铁丝网、铜丝网的出现,最后是不锈钢丝网。但不论是什么材质的丝网,均有成型不好、精度不高的缺点。随着SMT的发展,对网板要求的增高,钢网就随之产生。受材料成本及制作的难易程序影响,最初的钢网是由铁/铜板制成的,但也是因为易锈蚀,不锈钢钢网就取代了它们,也就是现在的钢网(SMT Stencil)。按SMT钢网的制作工艺可分为:激光模板,电抛光模板,电铸模板,阶梯模板,邦定模板,镀镍模板,蚀刻模板。![图片](https://mmbiz.qpic.cn/mmbiz_png/OPbXNvhSKId08ro5T0CBcBWrVU0icbKdOlckfv3vvXWnXYGJPduJ1lHIpAMU1fhiaZJTEa0XZFkic4rkYPgBj13iaw/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

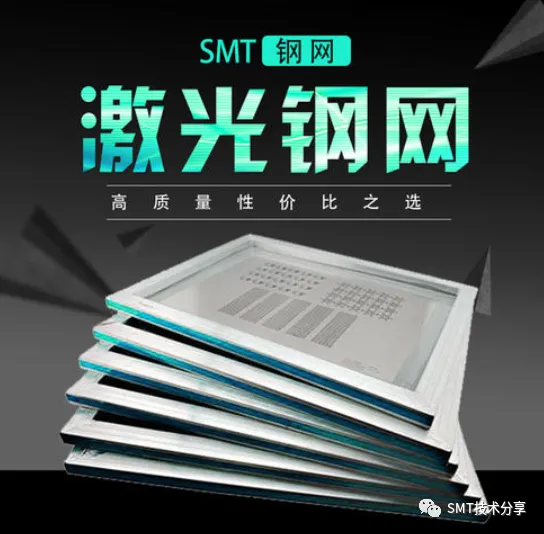

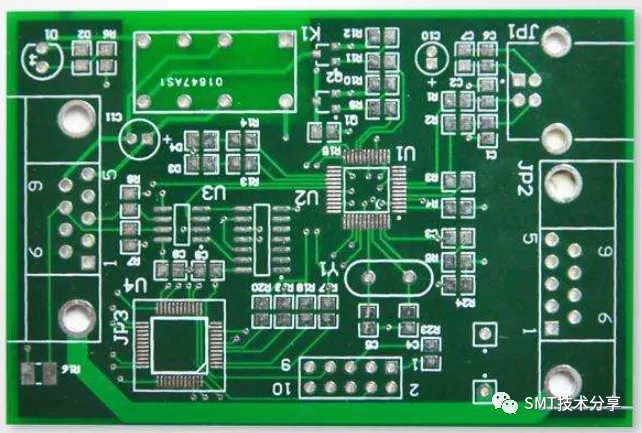

激光钢网模板是目前SMT钢网行业中最常用的模板,其特点是:SMT模板的开口具有几何图形,有利于锡膏的印刷成型。GERBER文件是美国GERBER公司提出的一种数据格式;它是将PCB信息转化成多种光绘机能识别的电子数据,亦称光绘文件。GERBER文件是一种有X、Y坐标和附加命令的软件结构,GERBER格式正式学名叫“RS274格式”。它已成为PCB行业的标准格式文件。GERBER文件结合Aperture list(亦称D-Code)文件,定义了图形的起始点以及图形形状及大小。D-Code定义了电路中线路、孔、焊盘或别的图形的大小及形状。GERBER文件有两种类型:RS274D及RS274XRS274D含X、Y DATA,不含D-Code文件;RS274X含X、Y DATA, D-Code文件也定义在该文件里。![图片](https://mmbiz.qpic.cn/mmbiz_png/OPbXNvhSKId08ro5T0CBcBWrVU0icbKdOZqASVBFvQ1DpTzM3X811HRXo7z9BEFOicrndsLREdS9T1qhUACibjPcA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
电抛光模板是在激光切割后,通过电化学的方法,对钢片进行后处理,以改善开口孔壁。其特点是:1、孔壁光滑,对超细间距的QFP/BGA/CSP尤其适合。2、减少SMT模板的擦拭次数,大大提高工作效率 。为顺应电子产品短、小、轻、薄的要求,超细体积(如0201)和超密间距(如 ūBGA、CSP)被广泛应用,这样一来,SMT钢网行业对印刷模板也提出了更高的要求, 电铸模板应运而生。我公司制作的电铸模板特点是:在同一张模板上可做成不同厚度。因同一PCB上各类元件焊接时对锡膏量要求的不同,就要求同一SMT模板部分区域厚度不同,这就产生了STEP-DOWN&STEP-UP工艺模板。PCB上已固定了COB器件,但仍要进行印锡的贴片工艺,这就需要用到Bonding模板。Bonding模板就是在模板所对应的PCB bonding位处加做一个小盖,以避开COB器件达到平整印刷的目的。为了减少锡膏与孔壁之间的摩擦力,便于脱模,进一步改善锡膏的释放效果, 在2004年初,伟创新公司在传统减成工艺“电抛光”模板基础上,增加了特别的后 处理加成工艺——“镀镍”,并获得专利。镀镍模板结合了激光模板与电铸模板的优点。采用美国原装进口301型钢片制造,蚀刻钢网适用于角位及间距大于等于0.4MM的PCB板印刷,适合需抄板及菲林使用,可同时使用CAD/CAM及曝光方式,视不同的零件可进行缩放,不需根据零件位的多少计算价格.制作时间快捷。价格较激光模板便宜.便于客户的菲林存档。![图片](https://mmbiz.qpic.cn/mmbiz_png/OPbXNvhSKId08ro5T0CBcBWrVU0icbKdOztRv08kjibSzq62nqDpXTkoB7tPNNRWDqXBPVod3icia9IHAprLUmocIA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

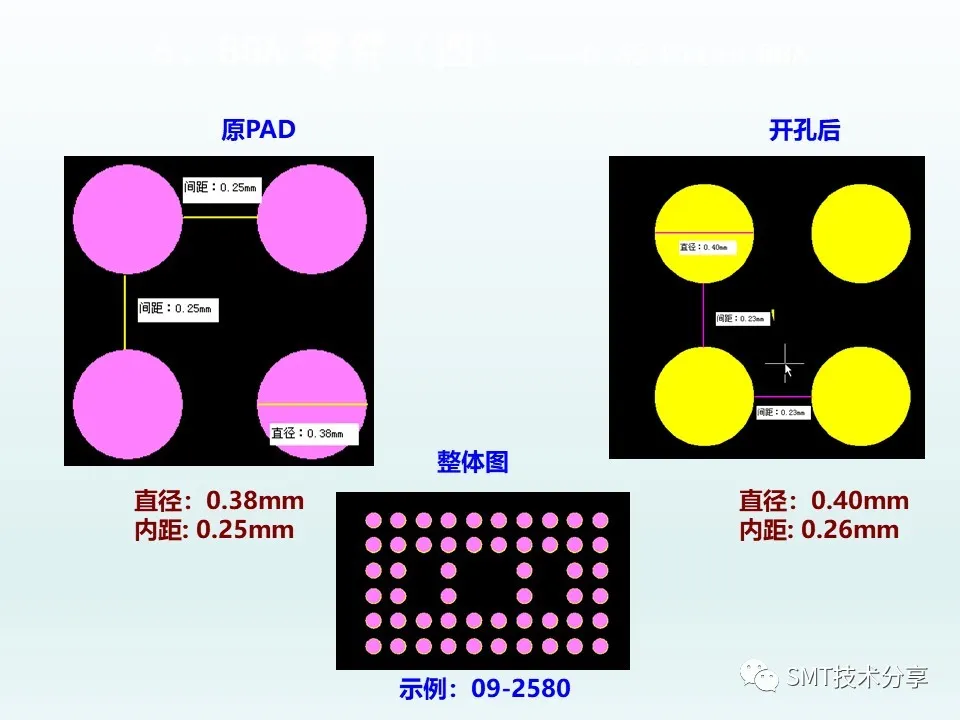

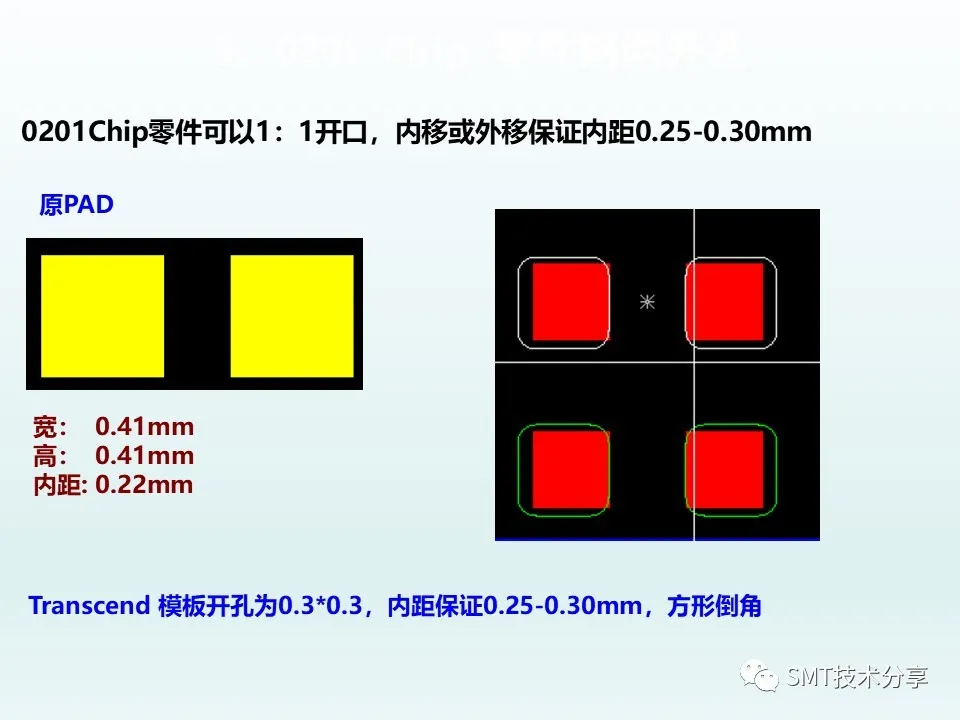

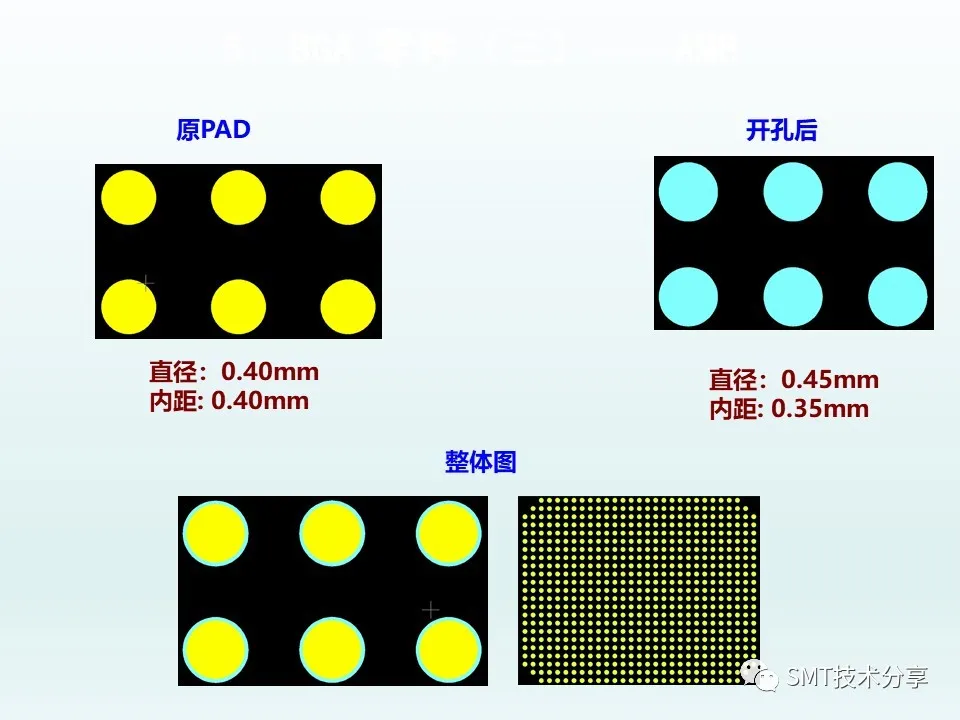

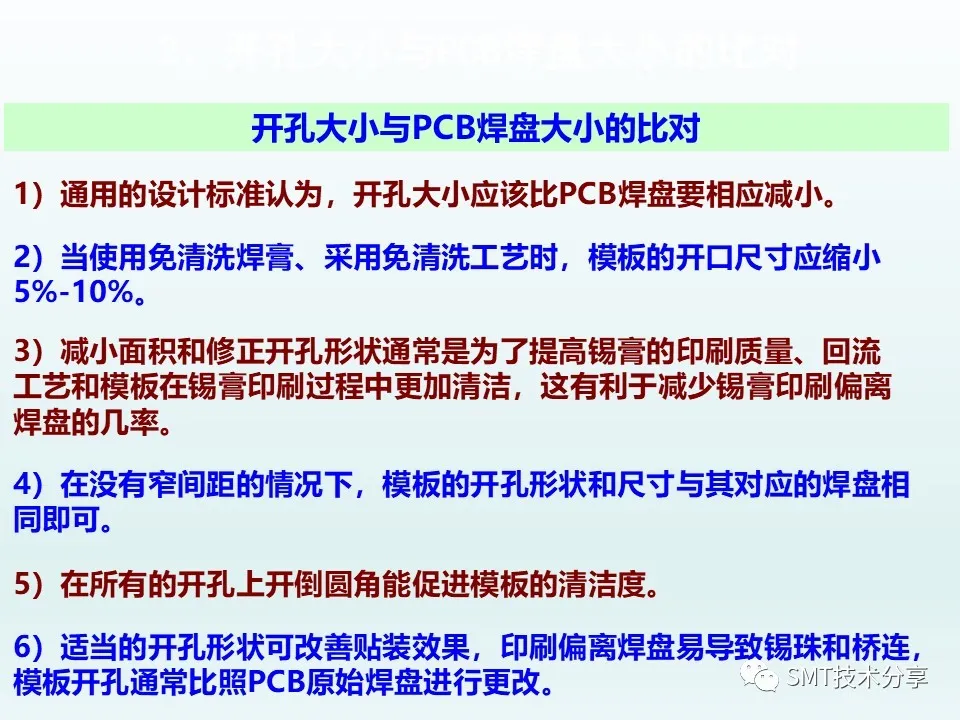

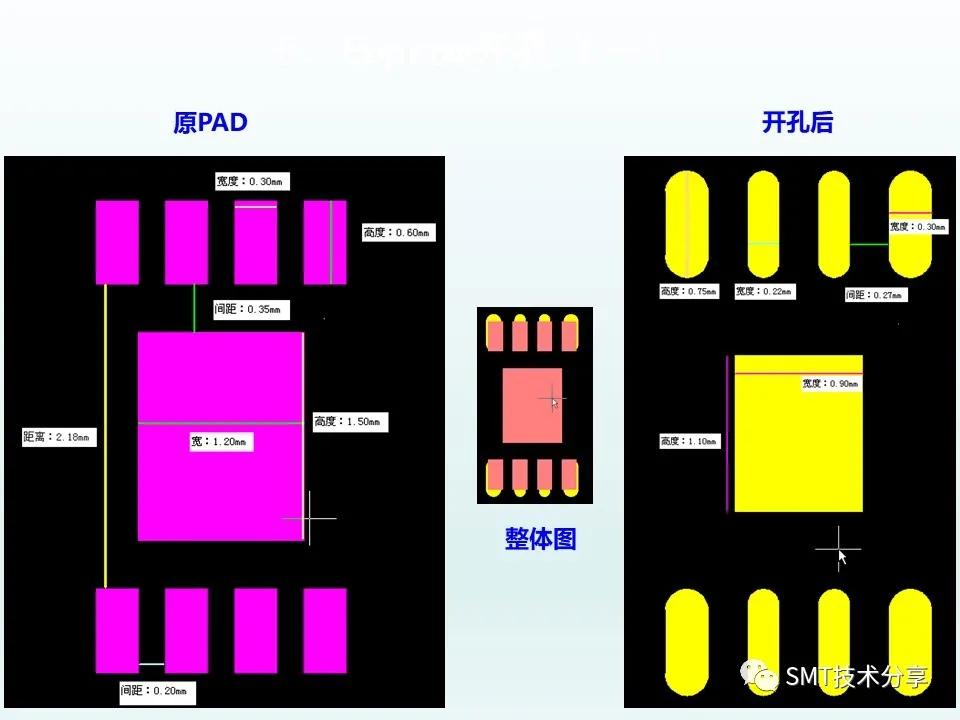

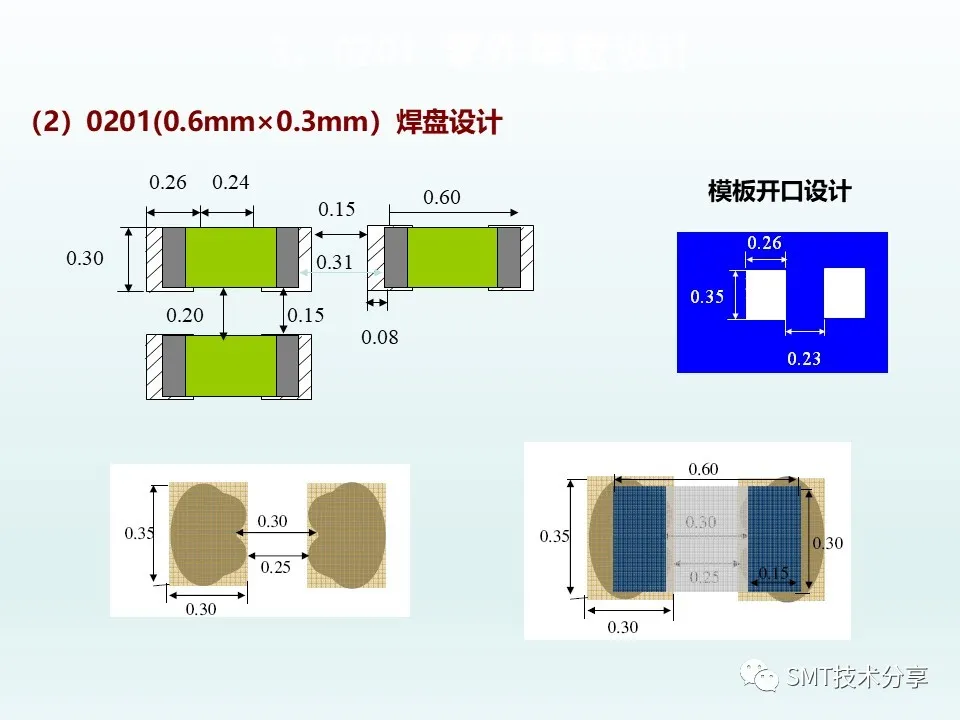

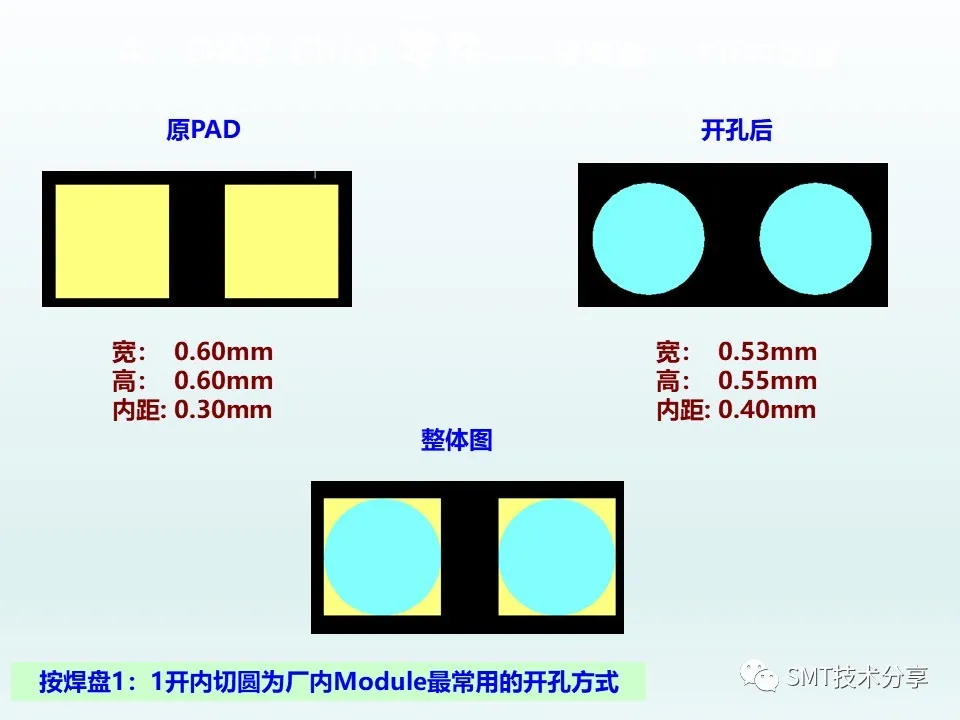

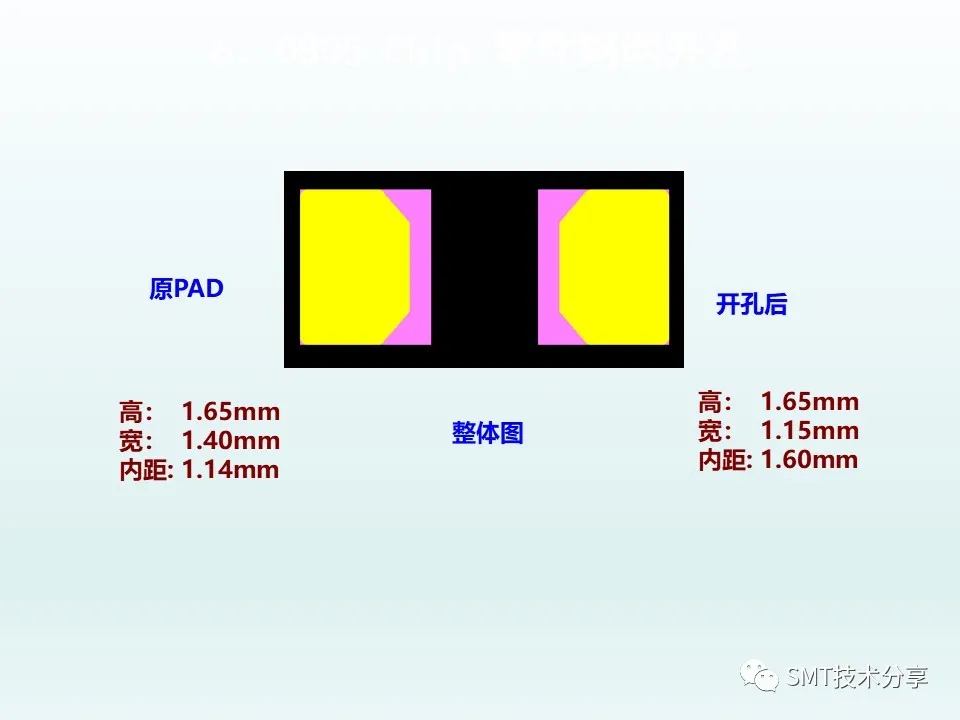

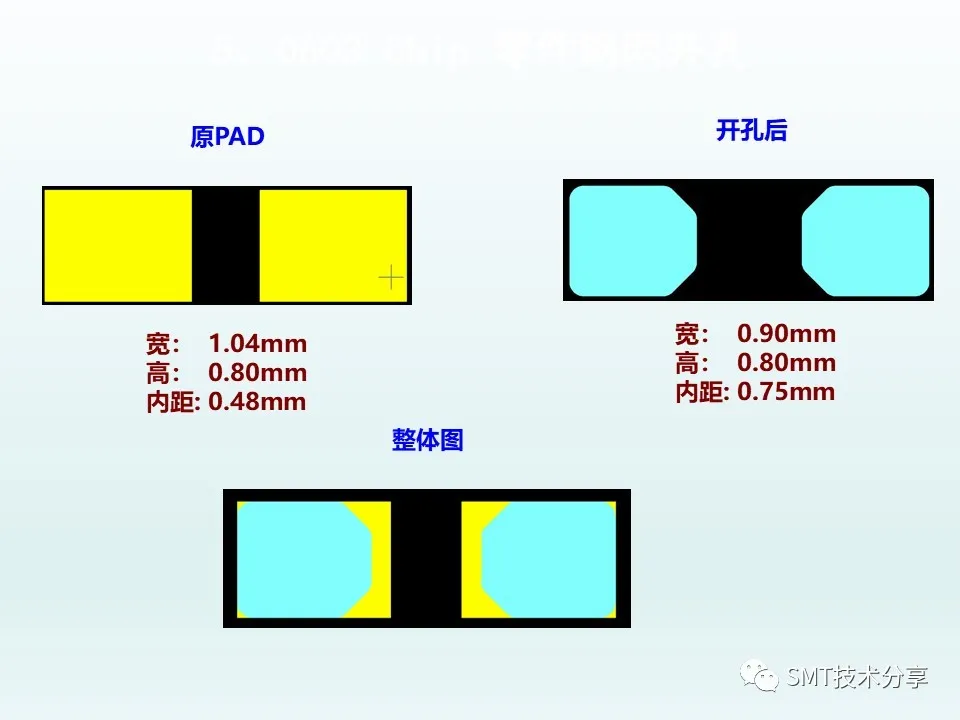

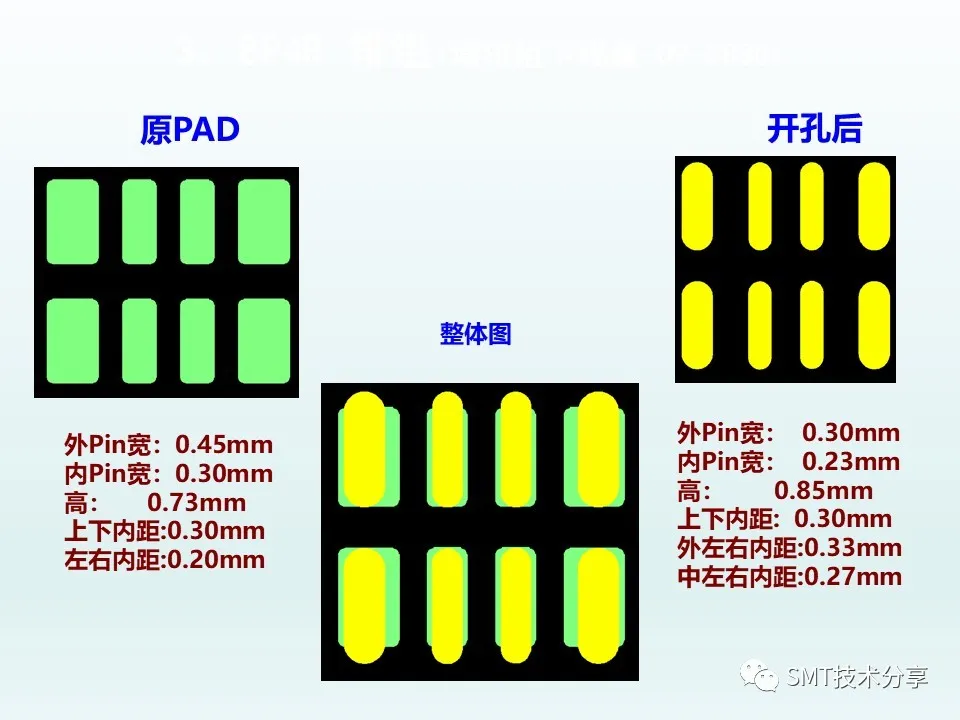

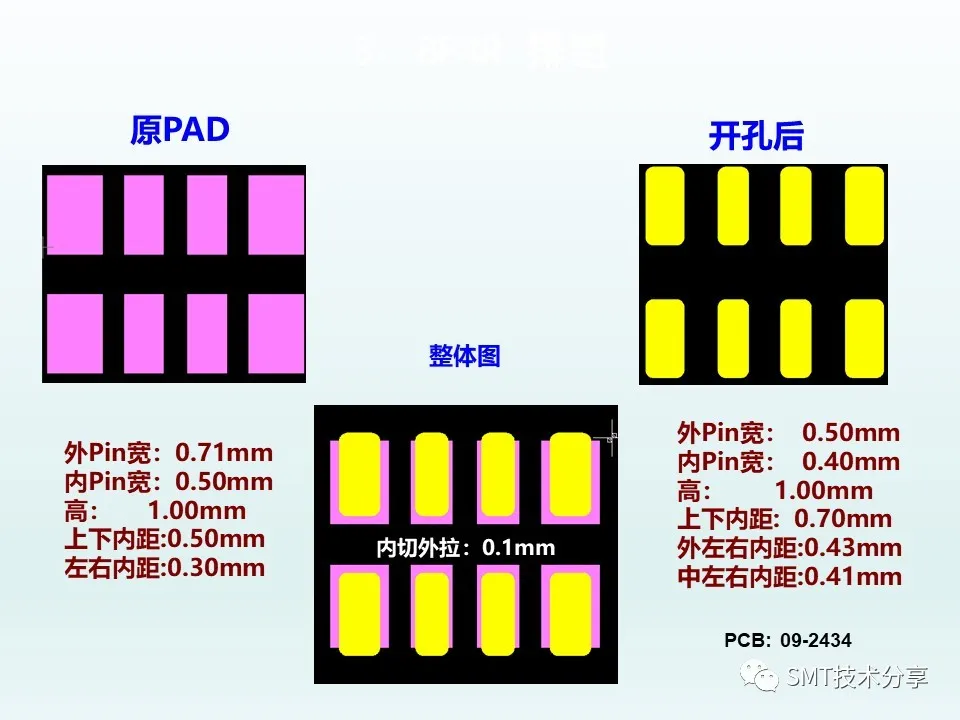

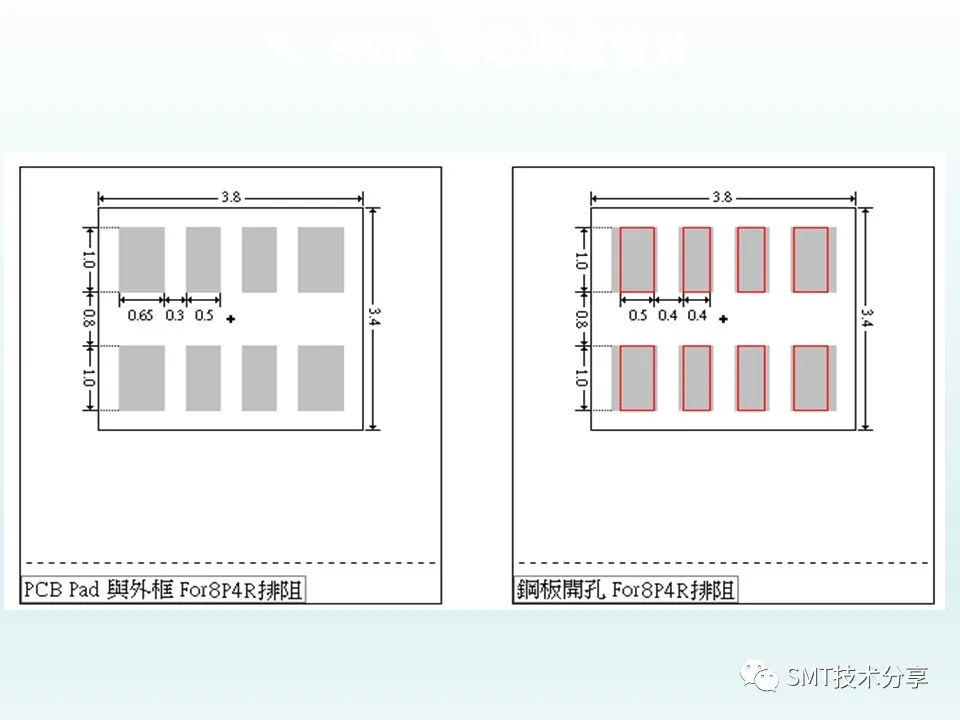

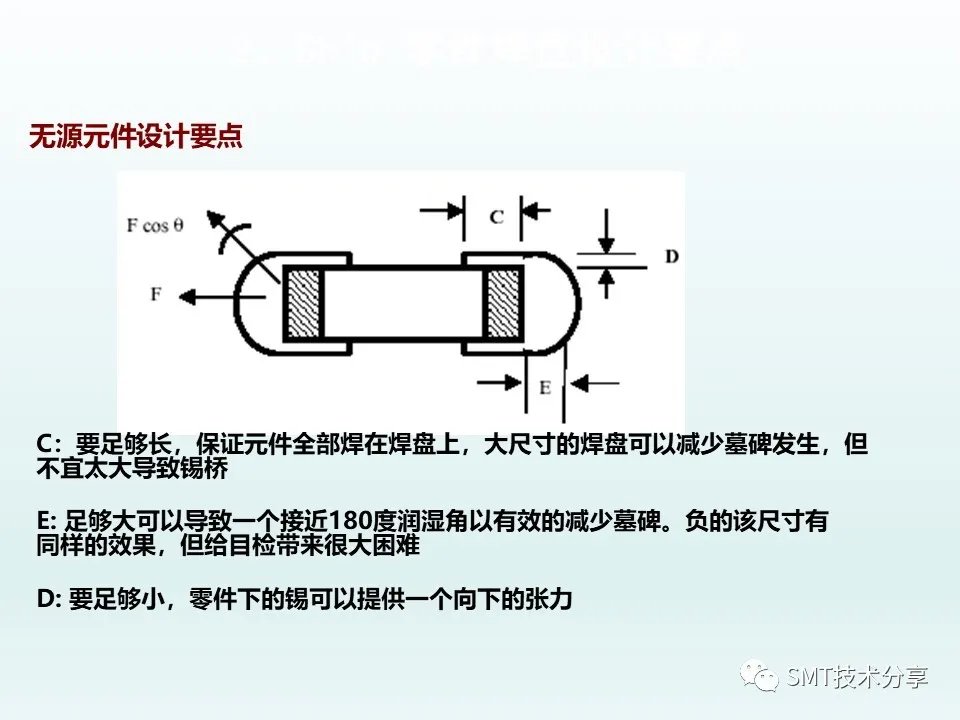

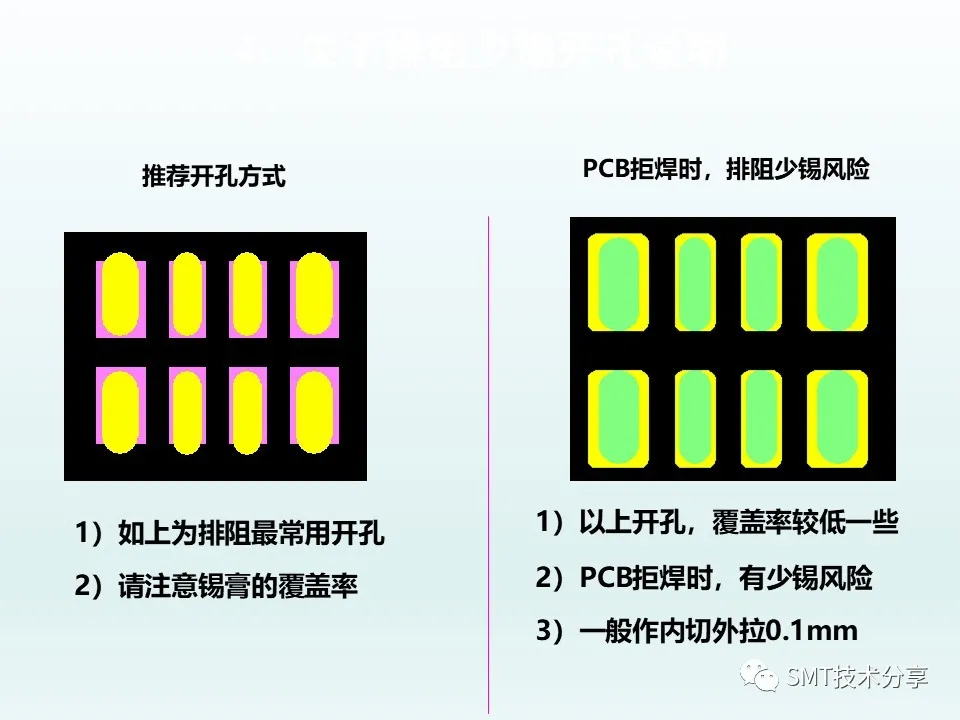

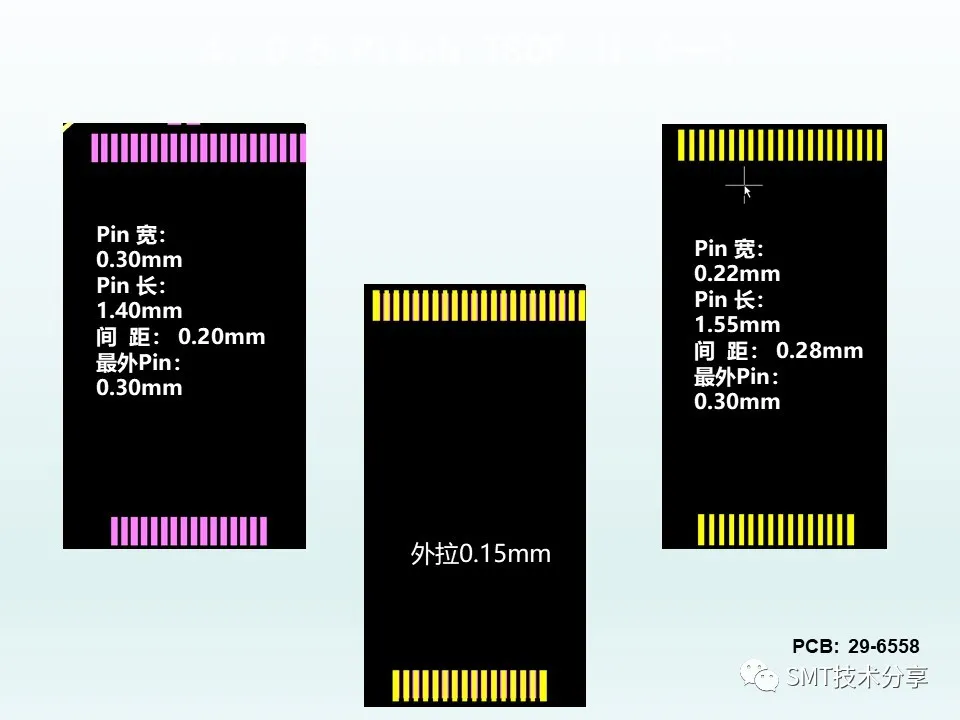

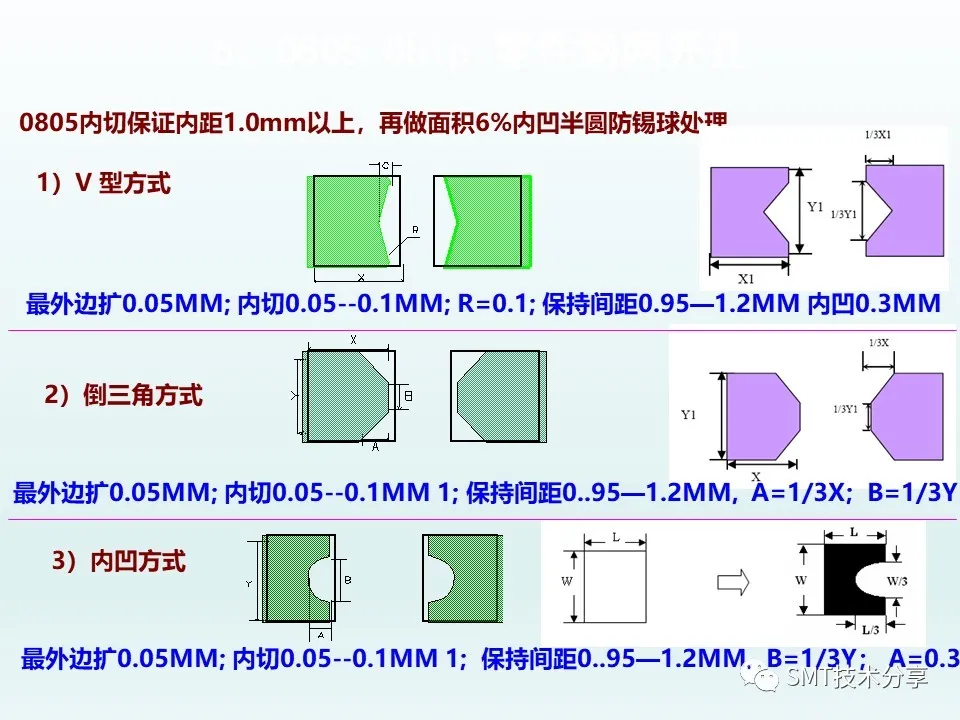

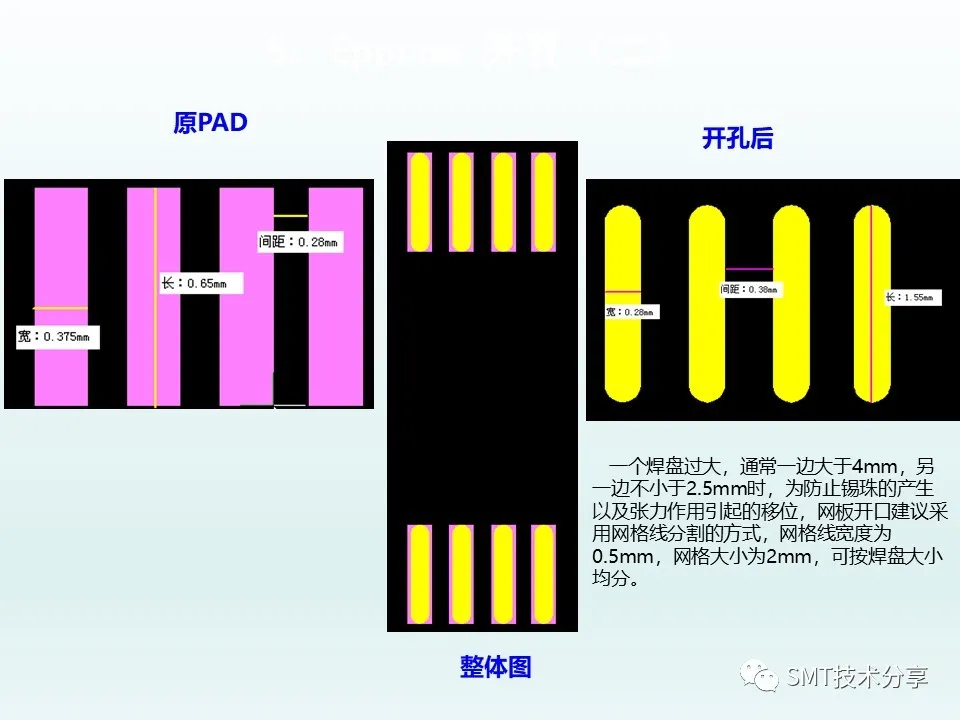

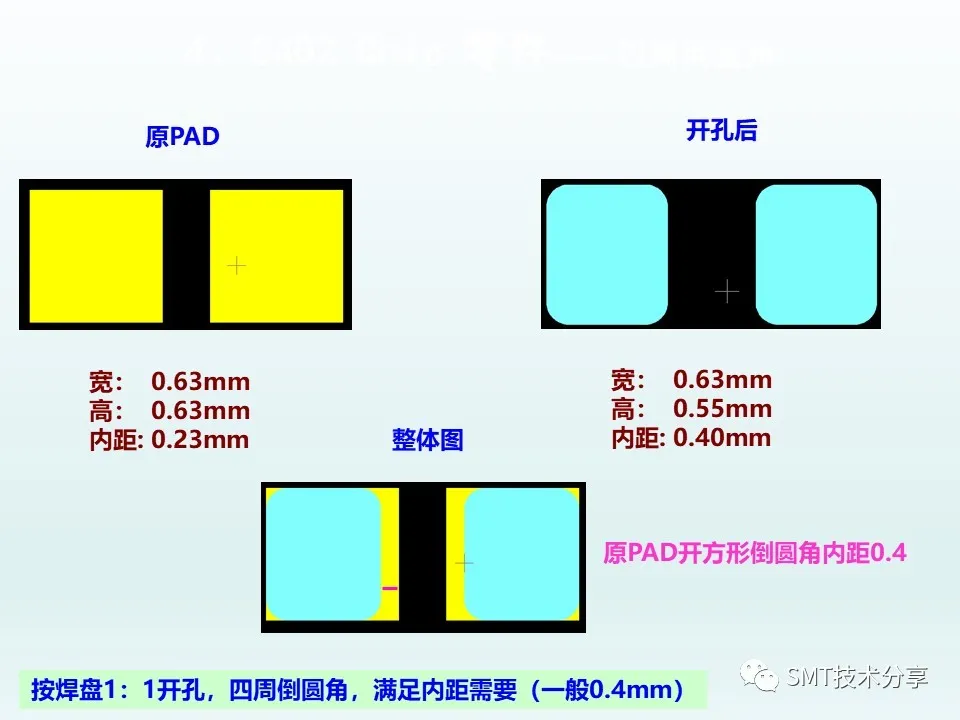

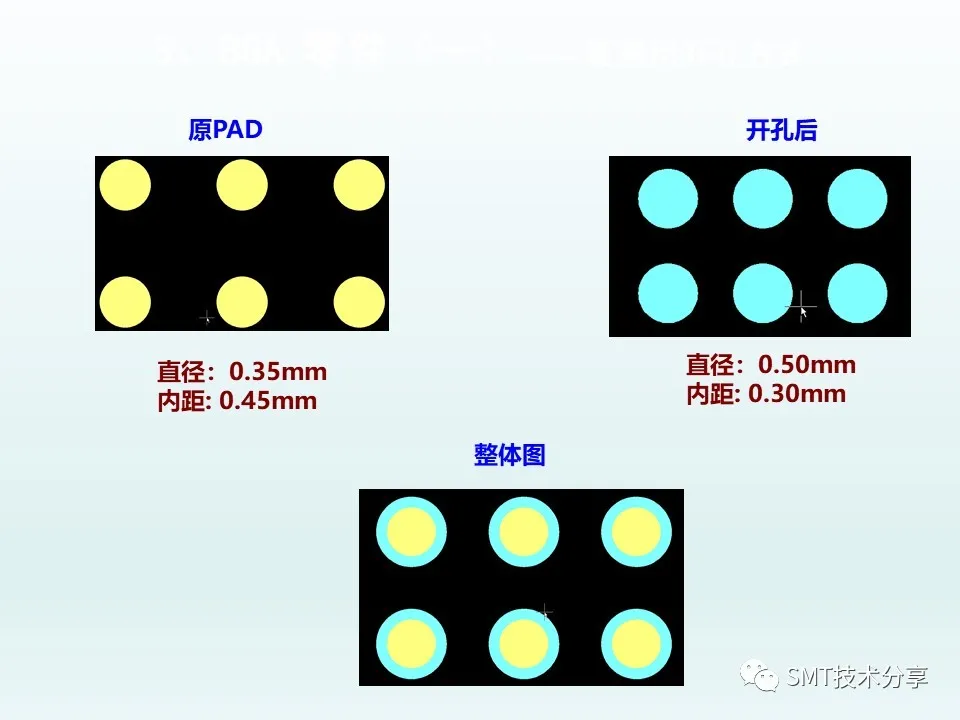

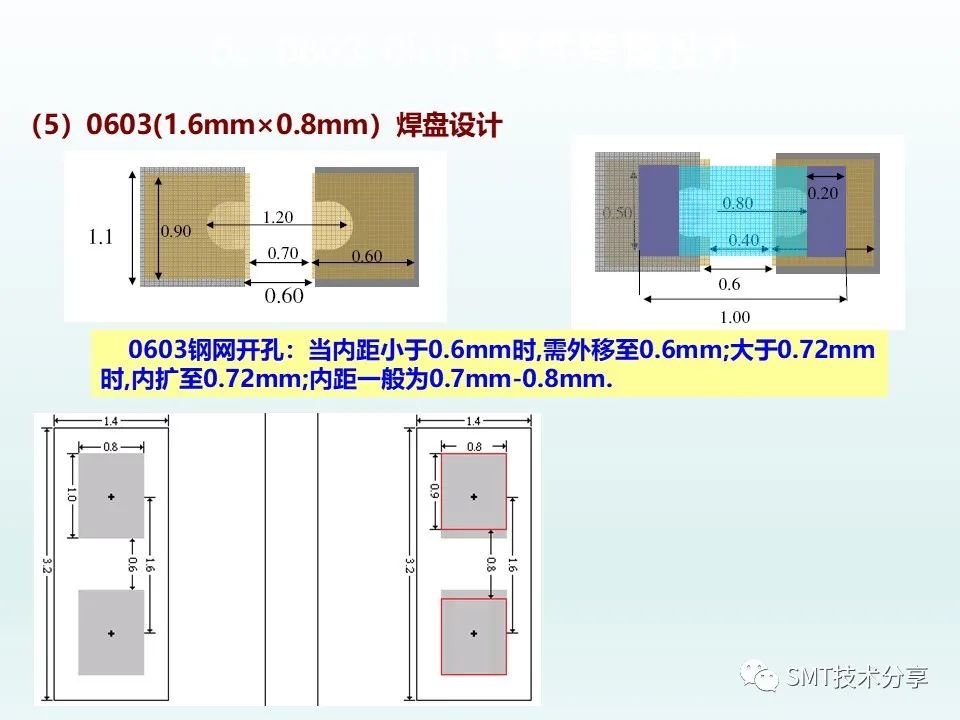

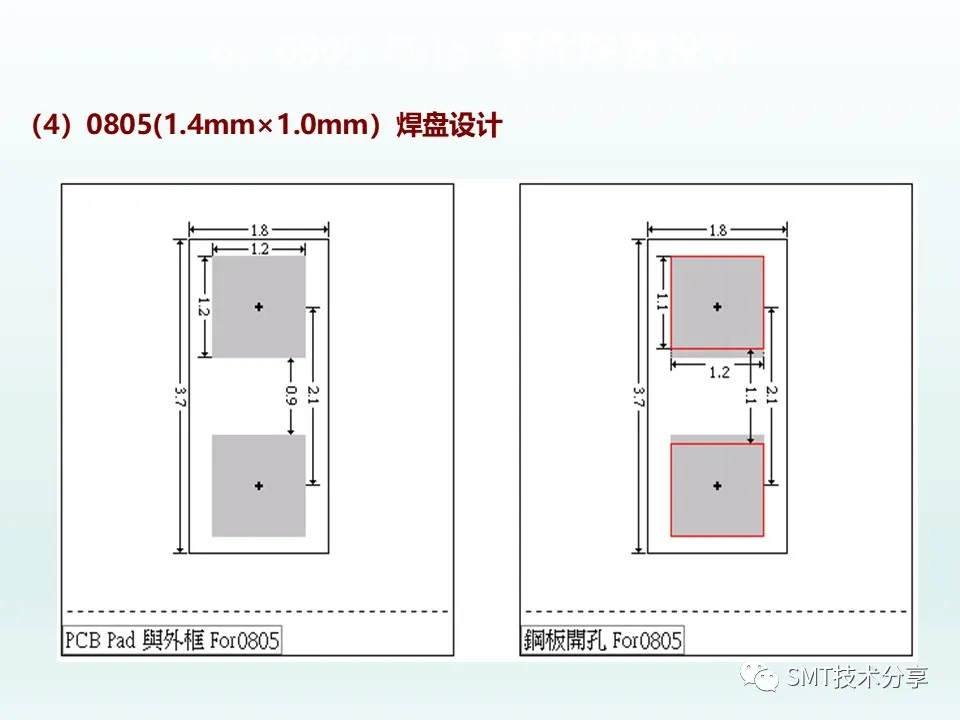

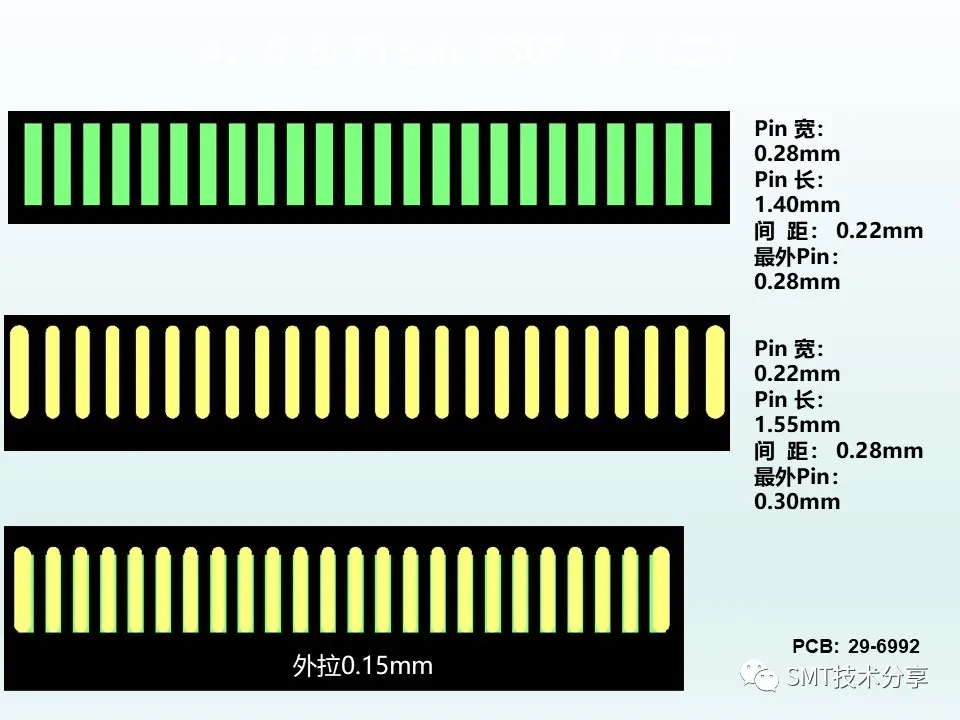

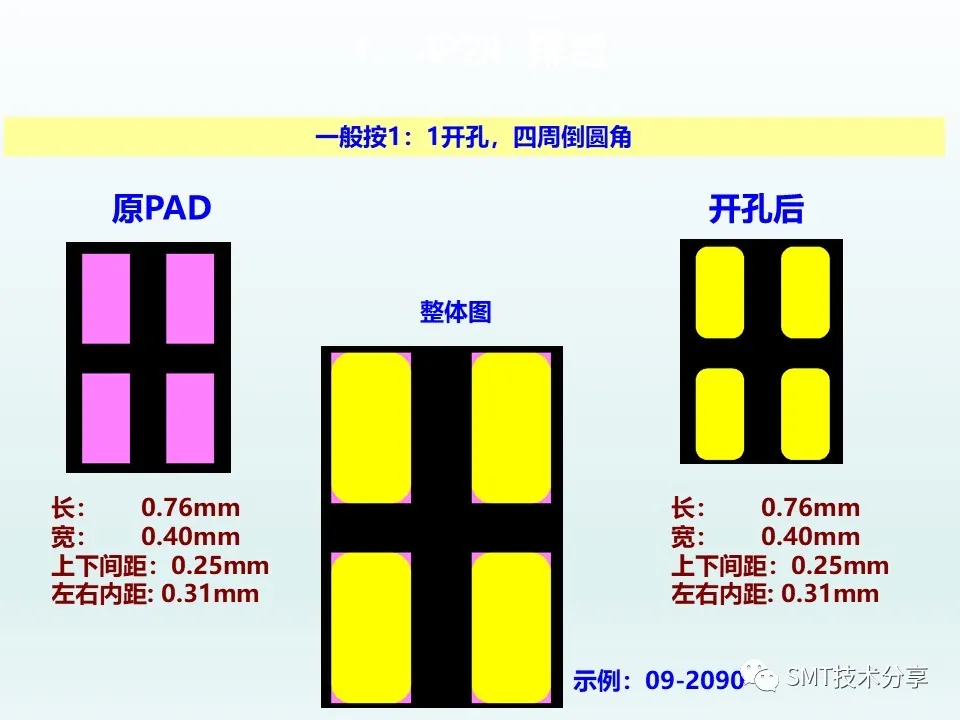

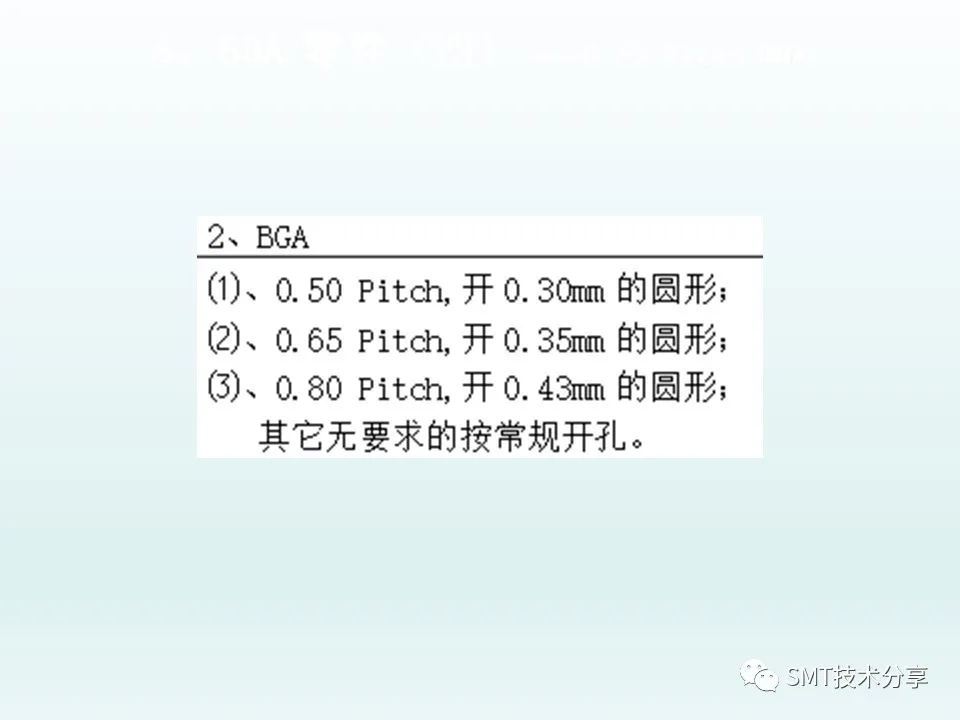

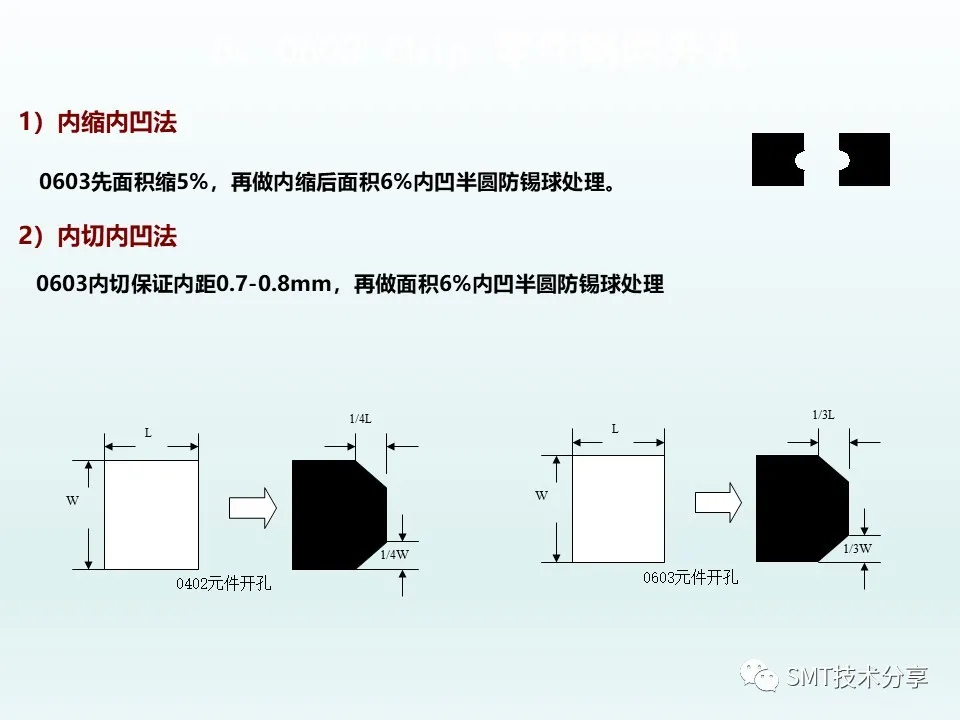

钢网的制作工艺有:化学蚀刻法(chemical etch)、激光切割法(laser cutting)、电铸成型法(electroform)。工艺流程:数据文件PCB→菲林制作→曝光→显影→蚀刻→钢片清洗→张网缺点:易形成沙漏形状(蚀刻不够)或开口尺寸变大(过度蚀刻);客观因素(经验、药剂、菲林)影响大,制作环节较多,累积误差较大,不适合fine pitch钢网制作法;制作过程有污染,不利于环保。工艺流程:菲林制作PCB→取坐标→数据文件→数据处理→激光切割→打磨→张网特点:数据制作精度高,客观因素影响小;梯形开口利于脱模;可做精密切割;价格适中。工艺流程:基板上涂感光膜→曝光→显影→电铸镍→成型→钢片清洗→张网缺点:工艺较难控制,制作过程有污染,不利于环保;制作周期长且价格太高。钢网的开口设计应考虑锡膏的脱模性,它由三个因素决定:①开口的宽厚比/面积比;②开口侧壁的几何形状;③孔壁的光洁度。三个因素中,后两个因素同钢网的制造技术决定的,前一个我们考虑的更多。因为激光钢网很好的性价比,所以这里我们重点探讨激光钢网的开口设计。一般地说,要获得好的脱模效果,宽厚比应大于1.5,面积比应大于0.66。![图片](https://mmbiz.qpic.cn/mmbiz_png/OPbXNvhSKId08ro5T0CBcBWrVU0icbKdOiab8qrZliciciatXOpFicU6tKhBNuZn4GSRibw1zYib9mtKiaAdOTNtSlD7nUA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

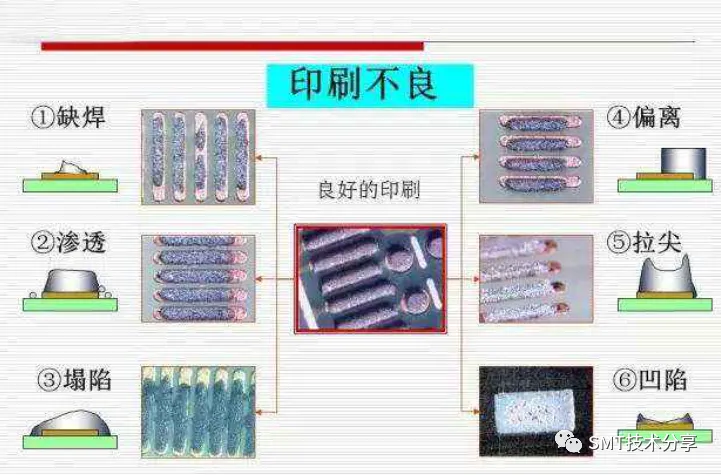

前面我们有探讨钢网的制作工艺,可以知道,最好的工艺应当是激光切割后做电抛光处理。化学蚀刻及电铸都存在做寿 菲林、曝光、显影等较易产生误差的工艺,而且电铸还受基板不平的影响。包括网框、丝网、钢片、粘接胶等。网框必须能承受一定程序的接力且有很好地水平度;丝网最好用聚脂网,它能够长时间保持张力稳定;钢片最好用304号,且亚光的会比镜面的更加利于锡膏(胶剂)滚动;粘接胶必须强度足够且能耐一定的腐蚀。开口设计的好坏对钢网品质影响最大。前面探讨过,开口设计应考虑制作工艺,宽厚比、面积比、经验值等。制作资料的完整与否,也会影响到钢网品质。资料越全越好。同时,资料并存时应明确以哪个为准。还有,一般来讲以数据文件制作钢网可尽可能减少误差。正确地印刷方法能使钢网品质得到保持,反之,不正确地印刷方法如压力过大、印刷时钢网或PCB不水平等,均会使钢网受到损坏。锡膏(胶剂)比较容易固化,若不及时清洗会堵塞钢网开口,下次印刷将产生困难。因此,钢网由机器上取下后或者在印刷机上1小时不印刷锡膏应及时清洗干净。钢网应用特定的储存场所,不能随意乱放,这样可以避免钢网受到意外伤害。同时,钢网不要叠放在一起,这样即不好拿又可能把网框压弯。![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs12AFLxL5EFFibibGdPYrJKHtC2UtUDBx59khibKekLJ5MKDPe9zAeFaX5g/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1ZMBglHRc0o353x8EuHVPBLHTiam3wbGFJtaIEGZIcRenJameWUCPJzQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1PXdTeypFsmuUCmaIZntovyPziaebAz98N9VA9RC722QVmrxAc9gm9JA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1c4FYDBGmnrlaaicbBFPyUibxK1x39gcY8PsToeX2D9yZXz14fUwj6adQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

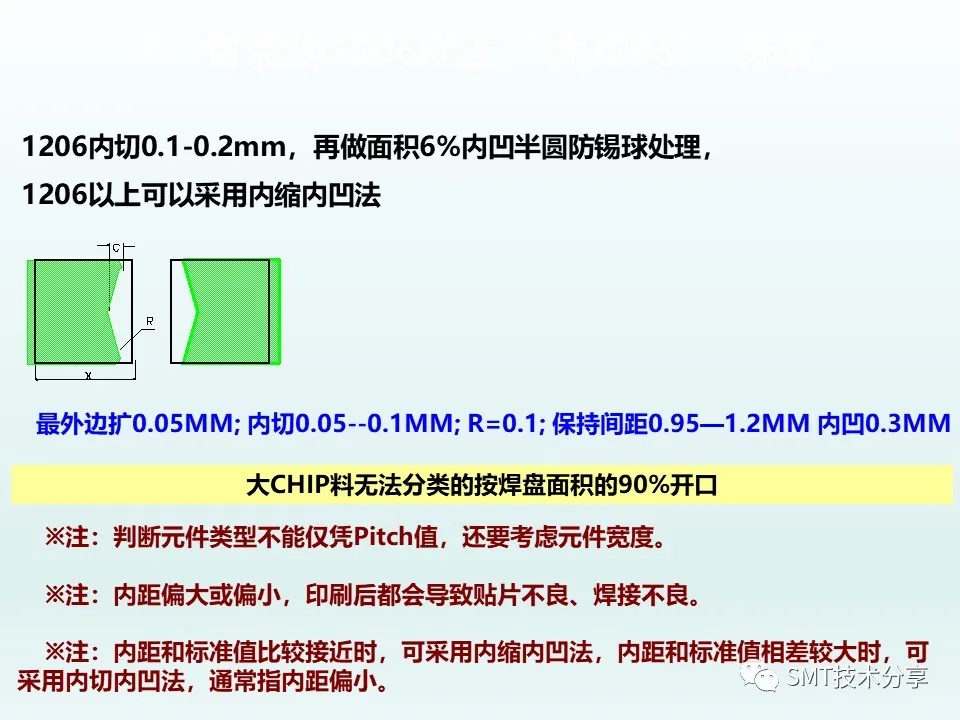

![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1usyPyfNVKXG1MlW9RosM0yt6icVgTIicA7EVUeqcI1Dh7q18CIaGnJ0g/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1VU8HtqiaMeZJEZu9Zq2hSLwazSBHGs9CI4KiazUqFJlgqsHNrCVyme7A/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

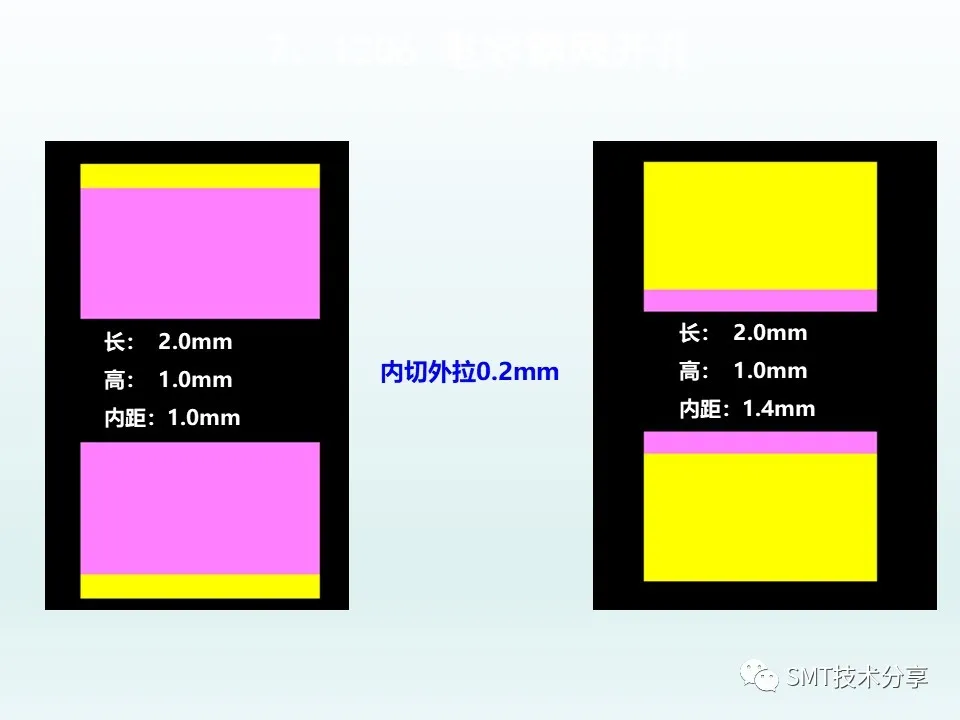

![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1FgUghvQYoZkLhdGg14ytKZ0NwecqiaJO8wia6UMicpG6AmSlaFmnD5paw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1NoRRoCvDpriaib3kwiaAuyvg9yGI3TjgPSaWZTqicub48pAMiaRsd0qIxUg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs18rrWJTVj8JzNeVeKVFWRaydCgm3k94mU3Cc0Ob1j3MPeSB05DryTcQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1FApnPicbzQdlmERCaCTm5GVblFzAd0sibPUEgybEoeeIVIUYb0ol8ulQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

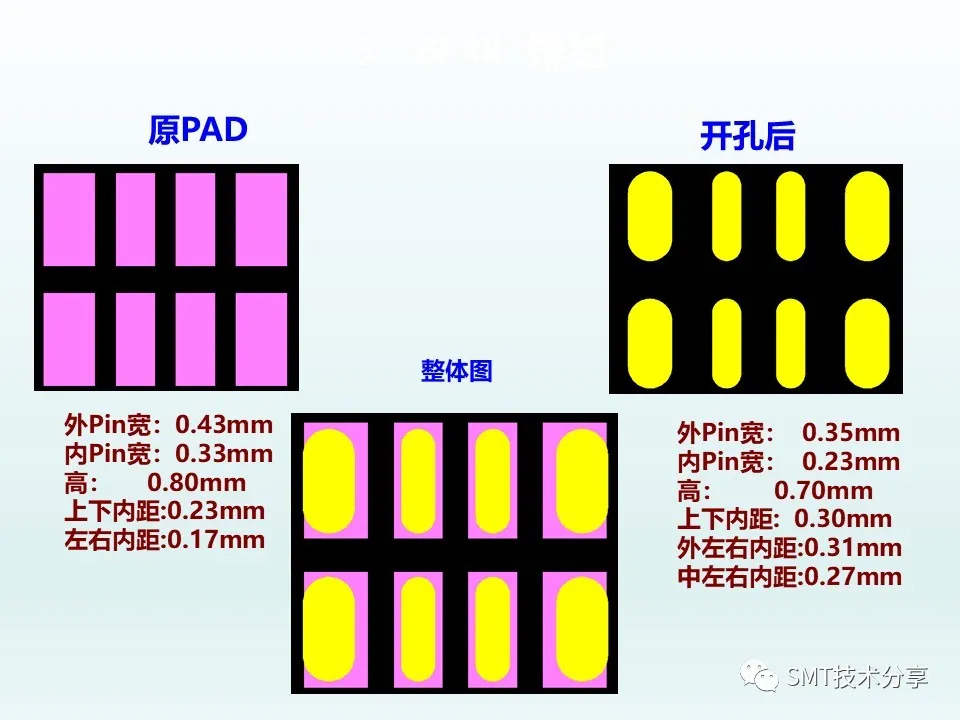

![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1uxCpiaGdK813oibHctibjL1jjPiaalAQAFBxibGTyvuibs4aLVMkibibpCnLiaw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1DwSk4HTibRTlEtKqobGITV5SO1wyzAEqBqm7P2R8iaY10BQv94FugpiaA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs154wBLQosK6ibS1bUaLVK6Z6SvDu1iaSnWiaFIlBcMmYma57licIDHcrbzQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1vuWIVweK3PHXKOTxIh5A2WvndkiaN8NOR6bW6nXcgpmRkEDhmcVbYng/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1DhbGOMulCB2aGm5ibRonTcyhTYPhhDLTj0cNclRf3gd8P9ia9bIgXkjw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

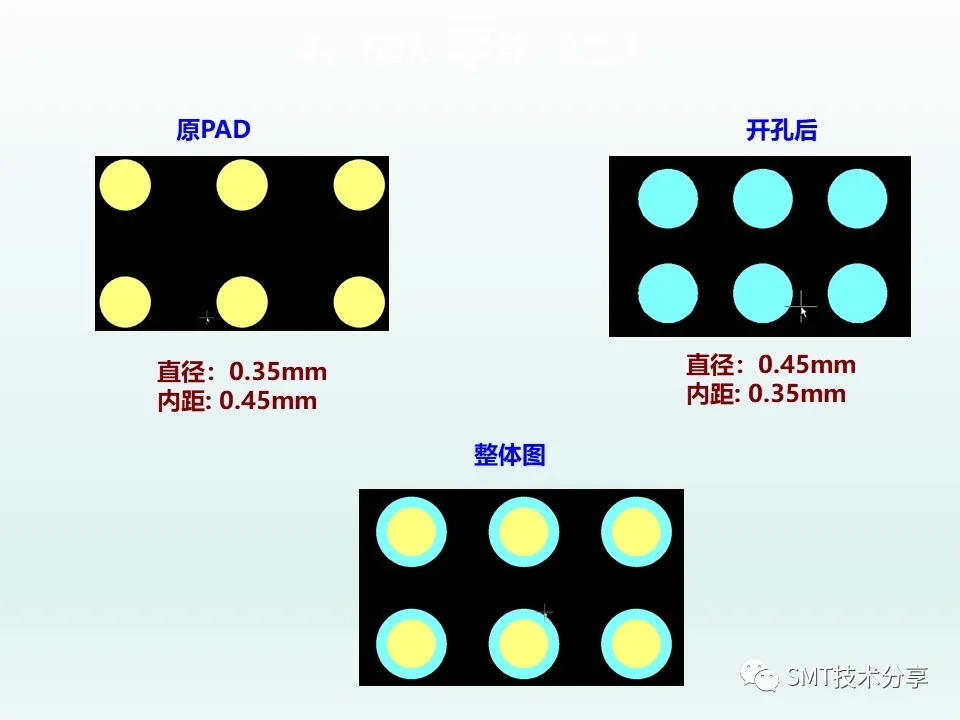

![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1aSExyzYF5xWkaicZ39cYGy51E3ww4iaO2aYTNJr0dcibXaxQKGyHYPLicg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1Dib3smnceU50lB8Cd8ScaYaEGjWVMFz9PC5kLGHjQWNic3vEHgc1KC0g/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs12WYnlyJIyOcicOiaMClCmV3lDEj9hhGY62MiagmibHgCNUG6I5hcDB7B8A/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1ZvV4ebrwXYnls8iaJIIqrZ126YqAUW99D3kf8TupXESDr2QKscBSCOw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1mic9h4PIqLw9ibEyARqRKhCRTMszR03N6sLJKHw8Gq2V0MoB7qSyLQJw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

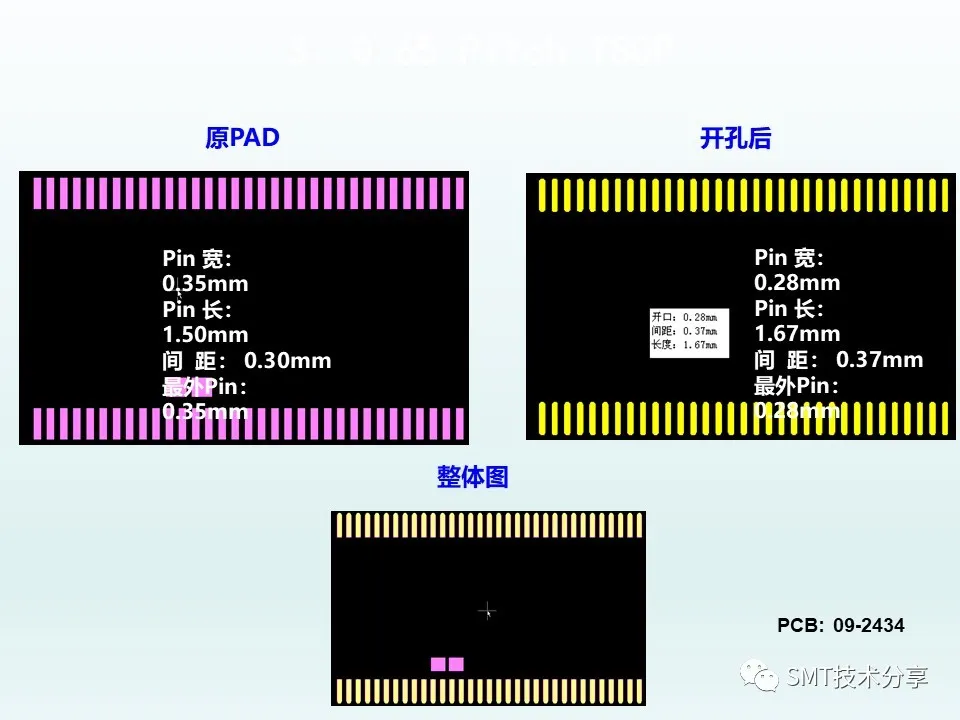

![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1LUtzrshbDhfHJDLWMuoIFImVnDbJ5rbZv7KXF3cwRVjibxyS52vtExQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1MhZrEbz36ibJqHcvDJ2LF689GKYo6uDF6h27bn68l2uTM20HMSZqfgQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1eg84vV9uOx8ibWm86Qq3smEhG0nMmSibiaMyh9Q3hQmibEP1kBhF1Cslicw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs12Ric6gyT1wB4CORYyaEeM4CTot02WS5lu9ng8Xe1l3M8zXqAdyxCX0Q/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1FfliaYRrn8Yjgu1Q90Z1fyYUgCukh6fuDv5BpULibtPW5nLmalDiaNudw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1e0KXvsC7KeaUcIHaMG46BjK784CCZvMBRWQRFYyec1h37Ol9MYicumg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1ctBWsjGOKd6YI5ic96cMy8Sqet5f4h6DwKB3bILORKGQc83wL2R89rQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1Do7BBO511pz3gbqFV1q2iakoVLjxkpU8glMVYYWbRpSVoF1YI1Qykxg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1np3K78pGmdmwFia8Ouxwv7sO8aYALWUKere9OFzzq1kcfsBw4ibwIGtA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1J442gRqQmuKVON6prIq1WXwFJrSYdfDJV7D1cfuNoVSvicArw6feVhg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1RokH726iaOdia4Tvg0QhVQfFTXumTyO7Asib6rh5arKGRPlTicZzUYwibTw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1cFaq8TLpfpOuGMJkNmuDpGO1EhT2sCXSqpLic6R8g7pjQyM2kxpokeg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1txpxhgT2Clnich0LmTkyPxgFYaHgyMhrPfn44icqycMFZbfldGuYOsmw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1Pibglia43UvrL7KR21iboRjZvYxxGrsK5fdgQia5K52vH8EWSgK9C58qjA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1R2czFUib2Y0jicb9k3E618wCFtxVsFsUDZgIbGuzNQic7G0aT4ic1GCtYw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1scJckTEbeJ1xWaHvMBqlibOBCSDVnCy1GC7YZlcibq2kV9amTrNCUJyg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1gS90eSmSvecdcNHShFAtWzmshw1Ebg7VKUjCDKYct2V104FLsAwfFw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/OPbXNvhSKId78MC0fAqe3MeSN5SmcSs1PNOZkt8Y75tpmIAzzibzfdgCVUYhHvcJdxIlmSQGDHWLFAQH5PLVv2A/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
