4017:IC 4017规格及配置

  • 发表时间:2021-09-07 08:20:45
  • 来源:本站
  • 人气:18

因此,随着现代数字电子产品的日新月异,促使我们了解相关的集成电路。

集成电路是当今使用的每个电子设备的关键组件。也许,随着需求的增加,也许您可能想要制作电路板本文将讨论 IC 4017/CD4017。IC 4017 是构成电路板一部分的入门级集成电路之一。因此,了解这些集成电路可以让您继续进行更重要的项目并制作更复杂的电路板。

IC 4017 十年计数器

CD4017 IC 是一种互补金属氧化物半导体(CMOS) 十进制计数器,因此用于低范围计数应用。CD4017 IC 减少了集成电路 IC 的空间,同时也分离了其输出。CD4017 IC 从 0 到 10 计数,因此得名十年。

CD4017 不是标准的环形计数器,这意味着它不会同时触发所有触发器。因此,它使用约翰逊计数器技术来实现触发器计数。

(集成电路)

IC 4017的4017引脚配置

IC 4017 有 16 个引脚,下面是它们的功能。

  • Pin-1-7,9-11:输出引脚——因此,当计数器读取 y 时,Qy 变高。

  • 引脚 8:接地引脚 - 这是一个低电压 (0V) 连接。

  • Pin-12:进位引脚——每十个时钟输入周期,它完成一个周期,因此,一个时钟周期。它连接电路中的一个或多个 CD 4017 IC。

  • 引脚 13:使能——它是一个低电平有效使能引脚,因此允许计数。

  • 引脚 14:时钟引脚 - 集成电路 IC 计算应用于此输入的上升沿并将其注册为 1。

  • 引脚 15:复位引脚——在正常操作期间,复位引脚设置为低电压。因此,要重置集成电路 IC,它会暴露在高电压下。

  • 引脚 16:Vcc – 连接到 3V 至 15V 的电源电压。

IC 4017 连接到一个 IC

(IC 4017 连接到一个 IC)

IC 4017 的特性和规格

IC 4017 具有许多特性,使其适用于需要集成电路 IC 的低应用。其中一些类型的设备包括医疗设备和机械计数器,仅举几例。以下是使 IC 4017 得到如此广泛应用的一些特性。

  • 抗噪性高,典型值为 0.45 VDD

  • 操作完全静态

  • TS 或存储温度范围为 −65°C 至 +150°C

  • 它具有 700 mW 的功耗,其双列直插式

  • IC 4017 具有从 3V 到 15V 电源的宽电源电压范围。

  • IC 4017 与晶体管-晶体管逻辑 (Transistor-Transistor Logic) 具有完美匹配的兼容性。

  • IC 4017 的运行速度或时钟速度为 5 MHz。

  • 它提供了一个解码帐篷,输出引脚支持系统。

  • 它有不同的封装,如 16-pin PDIP、PDSO 和 GDIP。

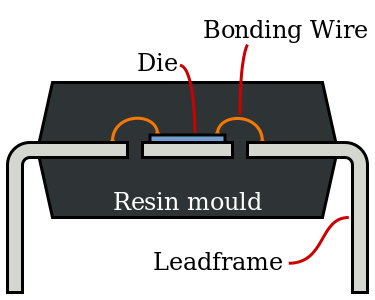

双线封装 (DIP) IC 的侧视图

(双线封装内(DIP)IC侧视图)

IC CD4017的应用

一些应用程序使用 CD4017 二进制计数器。使用CD4017集成电路IC的一些应用包括:

  • 3X3 LED立方体电路

  • 警灯电路

  • 拍手通断开关电路

  • 数字骰子电路

  • 洗手间自动灯光控制

  • 可调定时器电路

  • LED 行车灯

  • 汽车

  • 警报

  • 医疗器械和仪器设备的电子生产


(用CD4017制作的电子板)

如何使用CD4017?

CD4017 引脚需要 3V 到 15V 的电源。但是,大多数版本的 CD4017 引脚支持 +5V 电源。某些 CD4017 引脚分配(如 HEF4017)使用高达 15V。

Vcc (Voltage Common Collector) 或 Vdd (Voltage Drain Drain) 引脚是电源连接到 CD4017 IC 的地方,而 Ground 引脚连接到地。随后,十个输出引脚连接到负载,负载主要是 LED 显示屏。

每当 CD4017 检测到来自时钟输入(引脚 14)的高时钟脉冲时,它的引脚排列就会从 0 到 9(Q0 到 Q9)计数。

随后,我们需要一个定时器电路来产生时钟脉冲并保持时钟源滴答作响。Arduino 和 555 定时器是电路可以使用的一些定时器电路。定时器使用输入输出 (I/O) 引脚生成自定义脉冲。从引脚 Q0 到 Q9 的连续输出变化可以从两个引脚获得脉冲中断,即:时钟使能(引脚 13)和复位引脚(引脚 15)引脚。

默认情况下,这些引脚是接地引脚并保持低 (0V) 电压电荷。时钟启用设置为高时暂停计数。例如,当计数在第 7 个输出时,并且您按下 Clock Enable,计数将保持在第 7 个输出,直到 Clock Enable 再次设置为低。CD4017 引出线然后从它停止的地方继续计数并继续。复位引脚设置为高时,复位信号将计数校准回零。例如,如果计数为 Q8 并且按下器件复位,则计数移回 Q0。

默认情况下,执行引脚(引脚 12)保持低电平 (0V)。当集成电路 IC 完成第 10 次计数时,该引脚变为高电平并保持高电平直到第 5 次计数。它将再计数五个计数,然后移动到低位并在计数达到十时再次打开。

(CD4017电路元件)

 使用 4017 IC 的 LED 定序器/光跟踪器示例

  • 定序器电路硬件的组件

  1. 两个 10 kΩ 电阻器

  2. 一、kΩ电阻

  3. 一个 4.7 μF 极化电容器

  4. LED灯

  5. 定时器IC 555

  6. PC817光电耦合器

  7. 集成电路 4017

  • 定序器电路

连接良好的LED定序器电路

(连接良好的LED定序器电路。)

  • 电路操作

555 定时器在定序器电路中以非稳态模式运行,以产生 CD4017 引脚排列 IC 所需的时钟脉冲。光电耦合器同时将电信号转换为光信号。

CD4017 的输入时钟信号连接到 Astable 定时器输出。

时钟信号产生一串脉冲,从而将计数器/时钟周期增加 1。这反过来,一个一个地点亮 LED 显示屏,然后在下一个 LED 点亮之前将它们关闭。

概括

总而言之,本文着眼于 CD4017 芯片的内部元件、应用和功能。还解释了芯片电路连接,以讨论实际电路板应用程序的工作原理。如果您有任何问题,请随时与我们联系我们将非常乐意提供帮助。
