DIY 太阳能追踪器:一种更便宜的替代方案,有助于提高太阳能电池板的效率

  • 发表时间:2021-10-28 08:47:39
  • 来源:本站
  • 人气:699

DIY太阳能追踪器

资料来源:维基共享资源

太阳能电池板非常足智多谋,因为它们具有无穷无尽的好处。其中之一是节省您的能源费用。但是,如果您希望您的电路板进一步增加其发电量,您需要一个 DIY 太阳能跟踪器。

通过移动系统以全天跟踪太阳,太阳能跟踪实际上打破了静态太阳能电池板的局限性换句话说,太阳能跟踪器有助于增强面板获得太阳辐射的点。

那么,太阳能跟踪器的成本是多少?嗯,这是该设备的缺点,因为每个面板的价格从 500 美元到 1000 美元不等。但好消息是你可以制作一个 DIY 太阳能跟踪器——从它的电路板到物理部件。

如何?在本文中,我们将广泛讨论如何进行,并重点介绍项目所需的必要组件。

让我们开始吧。

什么是太阳能追踪器?

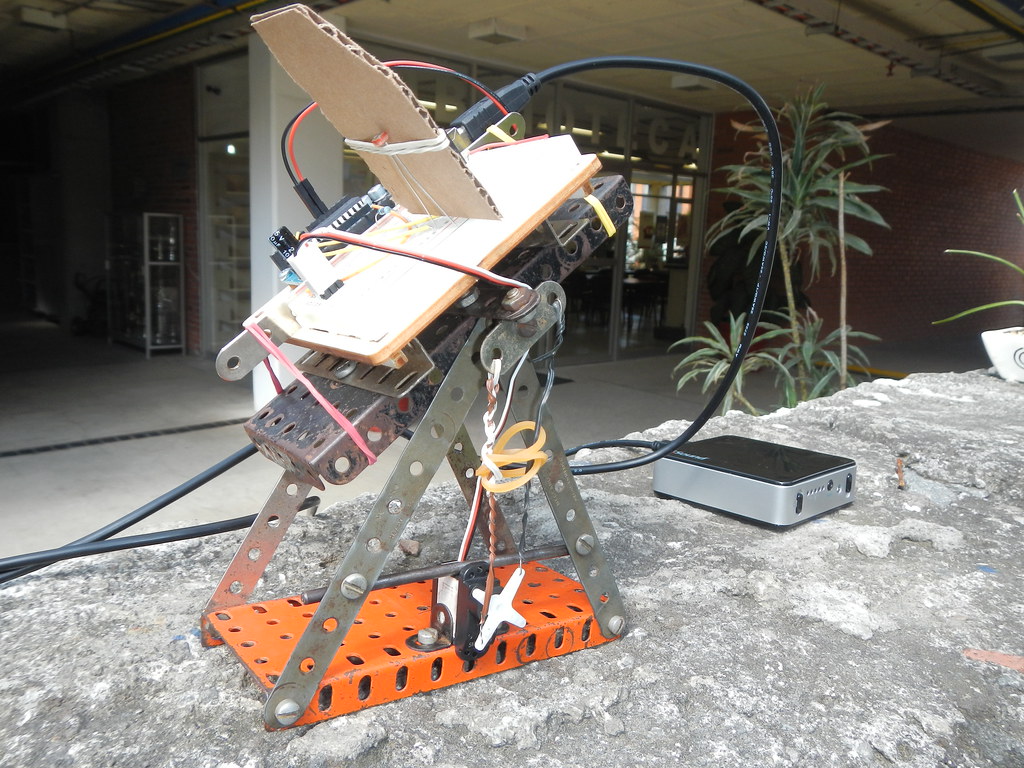

用 Arduino 构建的太阳能跟踪器

用 Arduino 构建的太阳能跟踪器

资料来源:维基共享资源

正如我们之前提到的,太阳能跟踪器是一种便携式设备,可帮助您定位太阳能电池板以获得直射阳光。

换句话说,太阳能跟踪器负责使面板获得尽可能多的能量——以提高输出。考虑到这一点,使用能够提高面板效率的组件至关重要。

您如何构建太阳能跟踪器?

安装太阳能电池板和跟踪器的技术员

安装太阳能电池板和跟踪器的技术员

资料来源:维基共享资源

构建太阳能跟踪器所需的组件包括:

  • Arduino 微型 PLC (1)

  • 10k 欧姆光敏电阻 (2)

  • 12VDC 锂电池 (1)

  • 7k 欧姆电阻 (2)

  • PA-14 微型线性执行器- 6 英寸- 150 磅力 (1)

  • 黄蜂电机控制器 (1)

  • Genasun GV-10 12VDC 太阳能电池板充电控制器 (1)

  • Sungold SGM-90W-18 90 瓦太阳能电池板 (1)

控制系统

太阳能跟踪器使用线性致动器

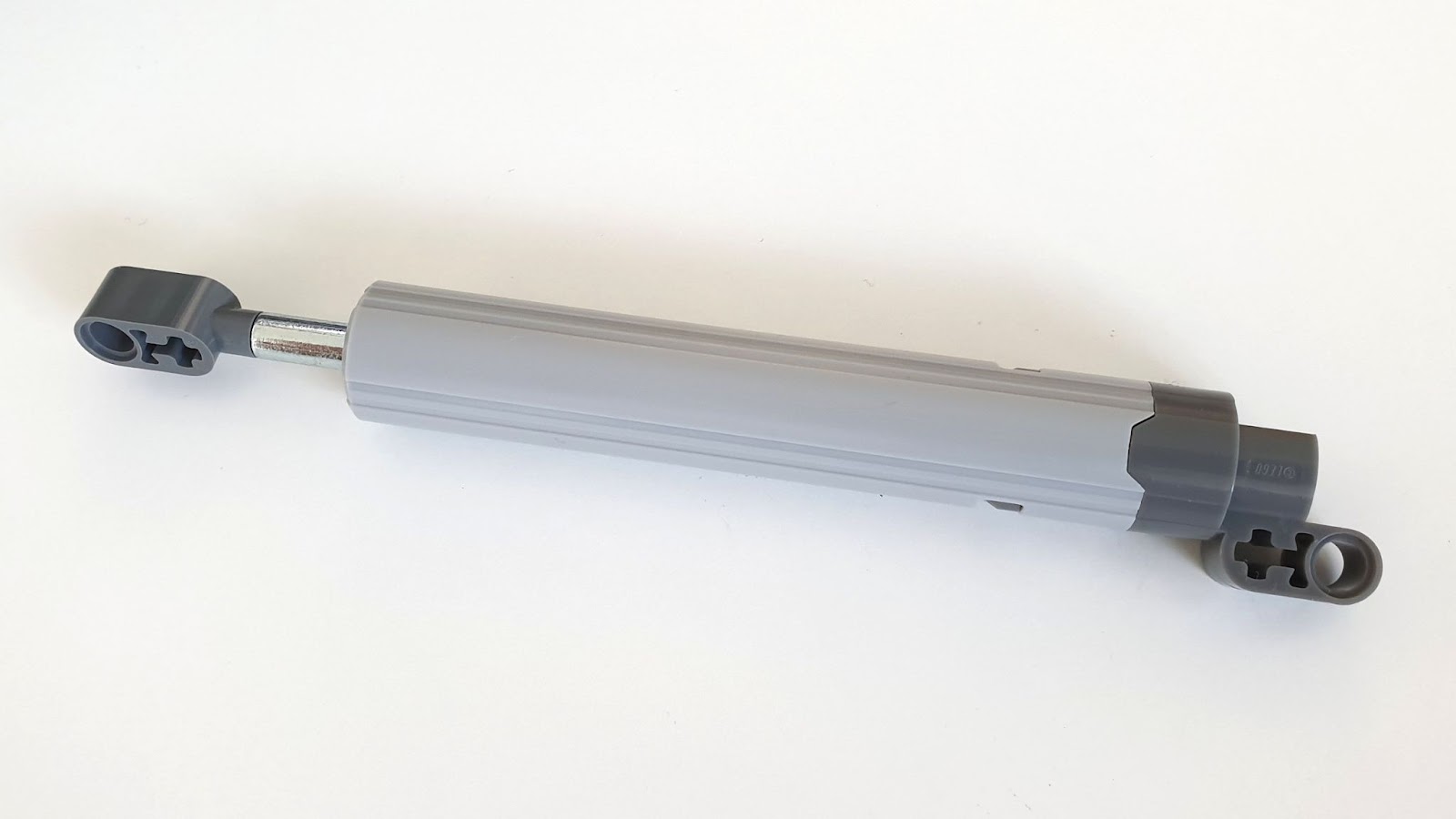

线性执行器

线性执行器

资料来源:维基共享资源

 Arduino 微控制器在黄蜂电机控制器的帮助下帮助控制线性执行器。因此,线性致动器决定太阳能电池板的哪个部分发光。有趣的是,这是可能的,因为执行器从光敏电阻读取数据。

因此,致动器将修改太阳能电池板的位置。这里的目标是确保东西方面板的读数相对相等。有了这个,太阳能电池板将很容易产生最大功率——因为太阳会直接撞击它。

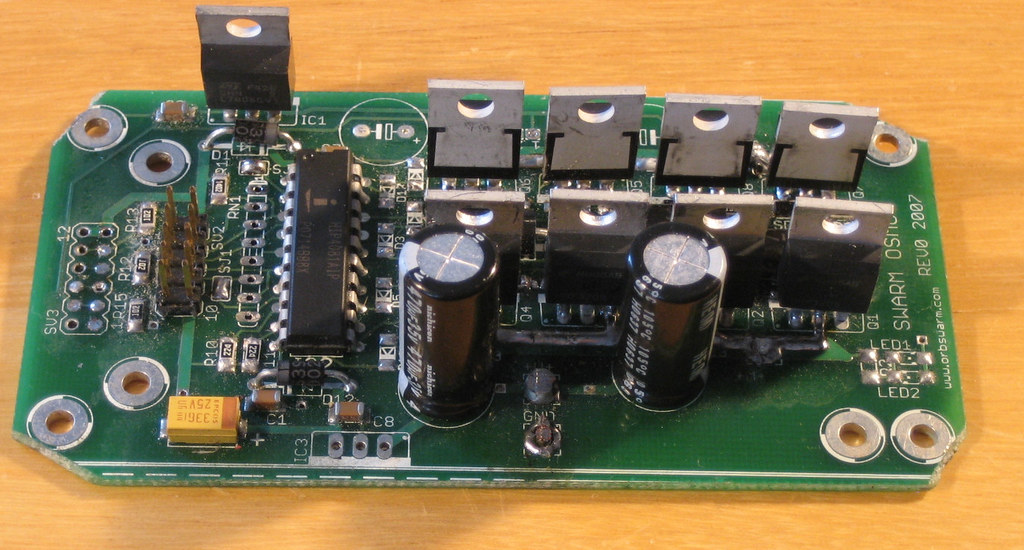

电机控制器

在太阳能跟踪器的这一部分中,Wasp电机控制器从 12V 电池获取电力。

电机控制器

电机控制器

来源:维基共享资源

它这样做是为了延长和收回 PA-14 微型线性执行器。此外,我们选择了 150 磅力执行器而不是 35 磅力版本,因为它需要更少的电流。

光传感器

10k 欧姆光敏电阻在这里非常有用,因为它有助于找到太阳的强度。

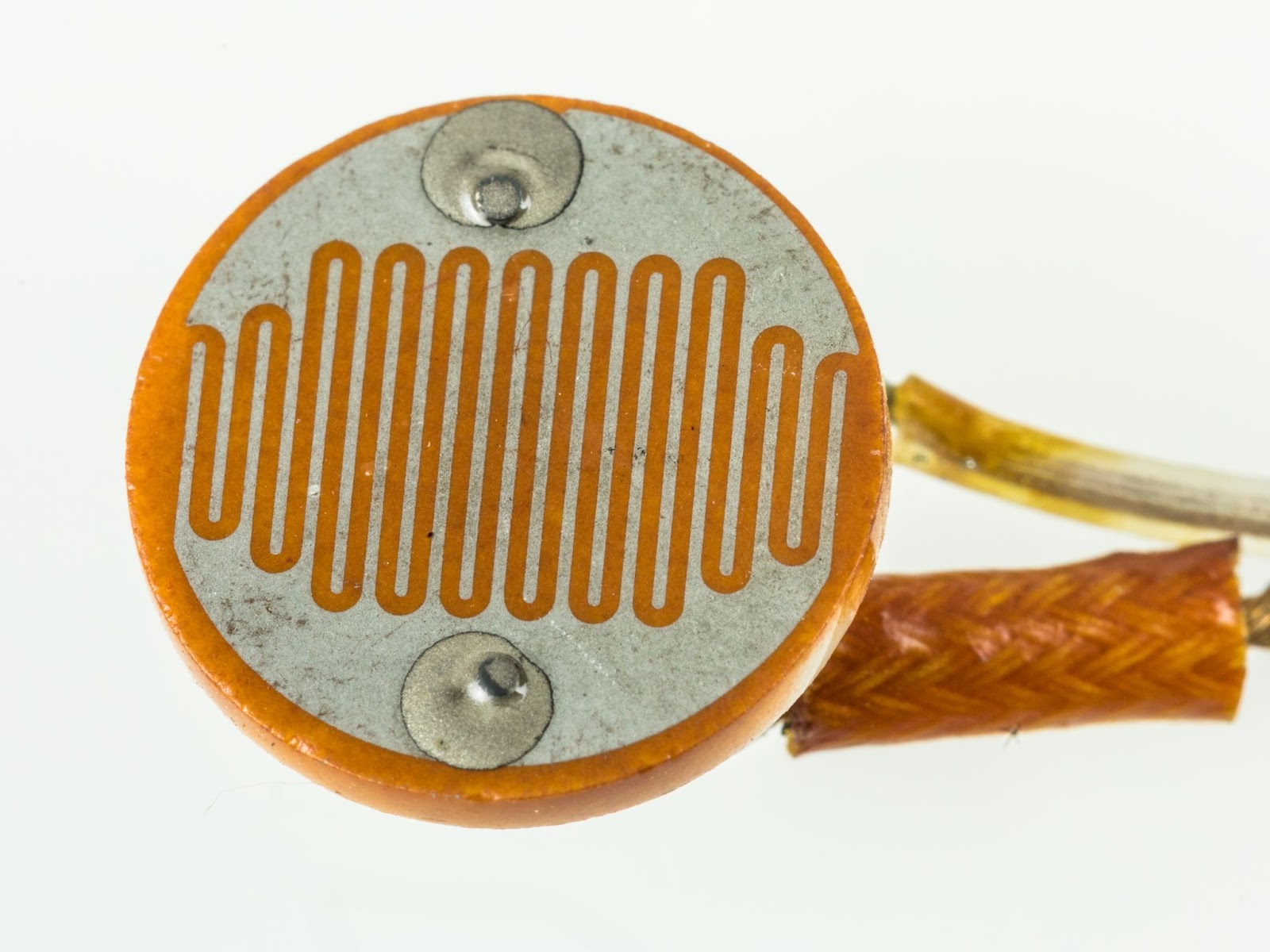

光敏电阻

光敏电阻

资料来源:维基共享资源

毕竟,光敏电阻的作用类似于光控的可变电阻。因此,当电阻增加时,光强度降低,反之亦然。

此外,您必须在面板的西侧和东侧使用两个传感器这样,太阳能跟踪设备就会知道太阳的位置。此外,继续连接一个 10k Ohm 光敏电阻和一个 7k Ohm 电阻器。当你在做的时候,确保连接是串联的。然后,使用 Arduino micro 提供 5V 信号。

然后,使用 Arduino micro 上的模拟输入读取 7k 欧姆电阻器上的电压读数。此外,当光强度增加时,7k 欧姆电阻读数会上升,因为电路充当分压器。

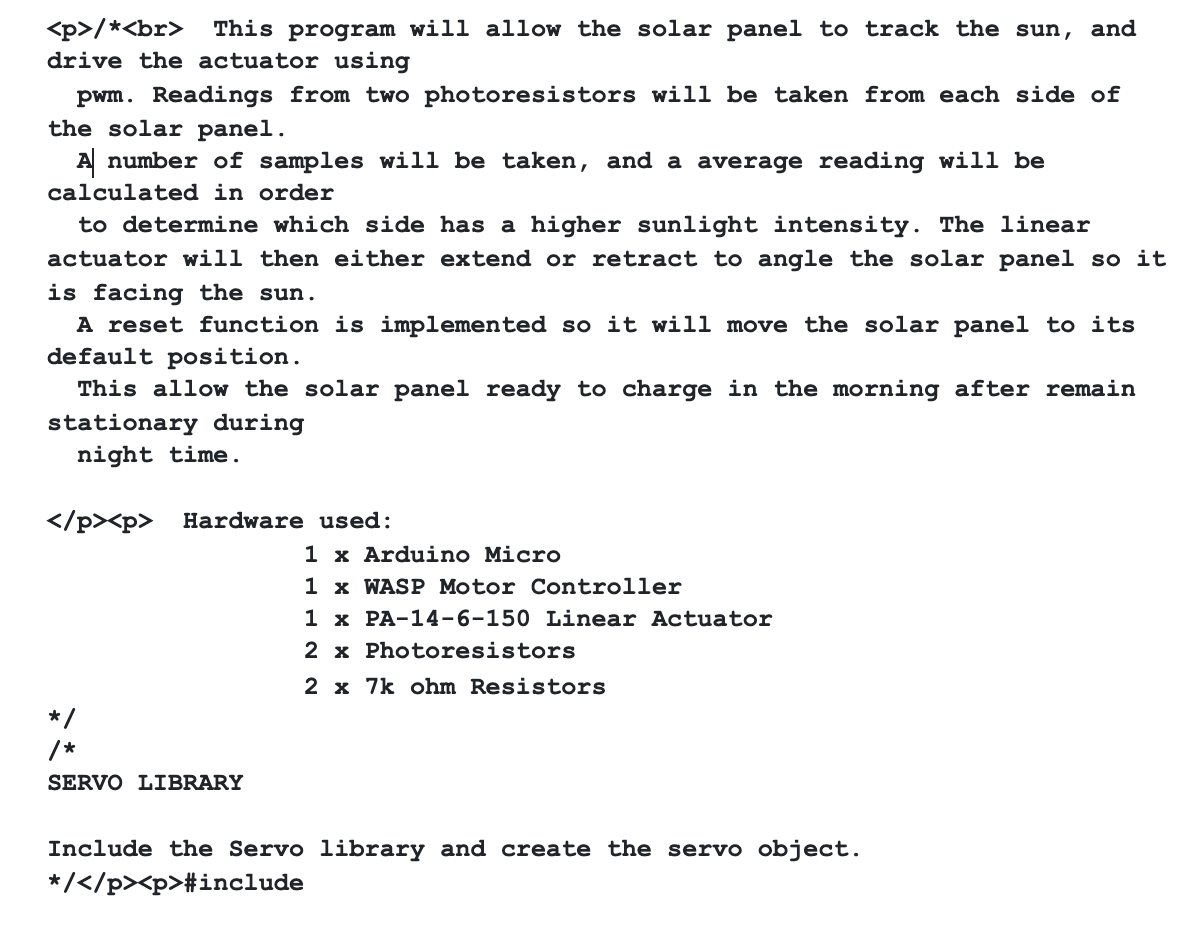

源代码

请务必注意以下太阳能跟踪器的代码。此外,您可以相应地调整值以适应全年不同的季节和地区。

伺服库

伺服。当您需要单行命令来启用 Arduino micro 来调节 RC 伺服电机时,h库会派上用场。

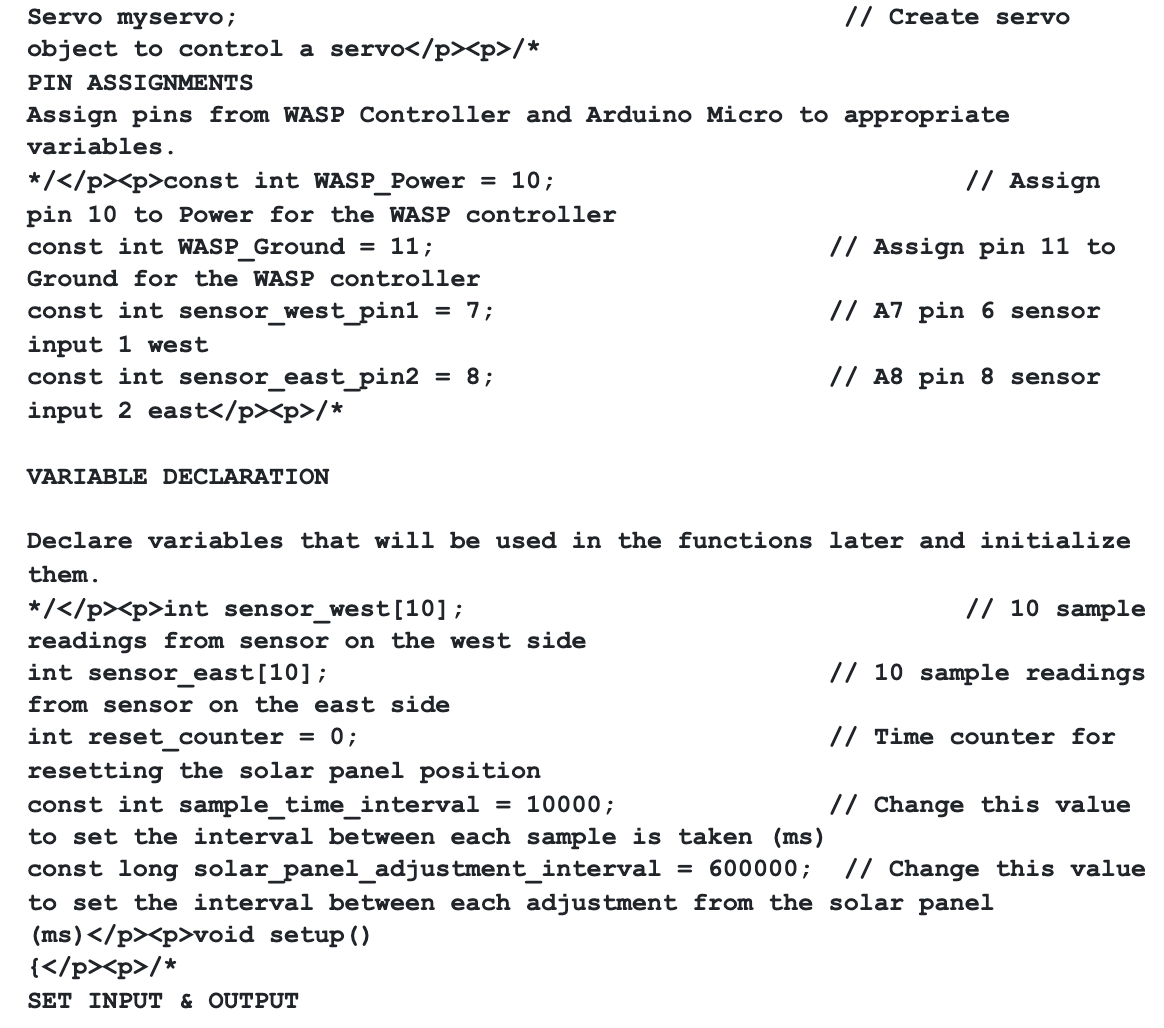

引脚分配

Arduino micro 有一个引脚 10 和 11,有助于影响和激励 WASP 控制器。此外,Arduino micro 的引脚 6 和 8 转到模拟 7 和 8。此时,跟踪器可以从两个光传感器中提取读数。

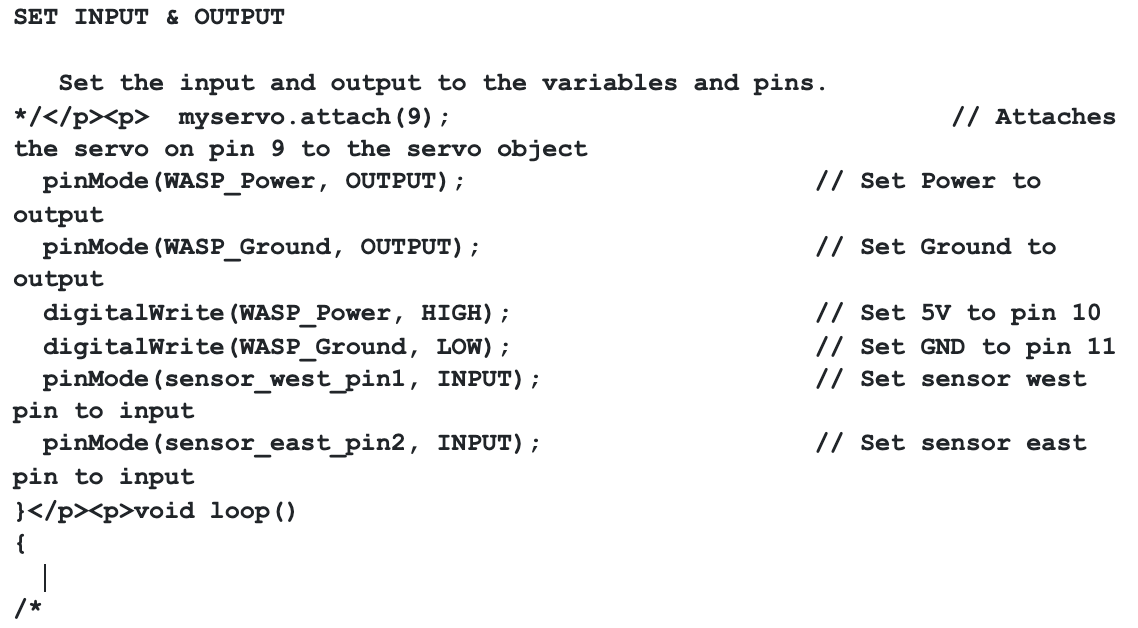

设置输入和输出

如果您希望跟踪器驱动 WASP 控制器,您可以将 WASP_Power 和 WASP_Ground 定位到输出。此外,您可以将 sensor_west_pin1 和 sensor_east_pin2 放置到输入中。有了这个,跟踪器可以从光敏电阻光传感器读取读数。

变量声明

变量可用于存储来自光传感器的值。此外,您还会找到采样时间和调整间隔的声明。

此外,您可以调整太阳能电池板进行的每个角度调整之间的间隔以及每个读数之间的差距。此外,重要的是要注意每 10 秒读取一次先前的值。太阳能电池板会每10分钟调整一次光斑。

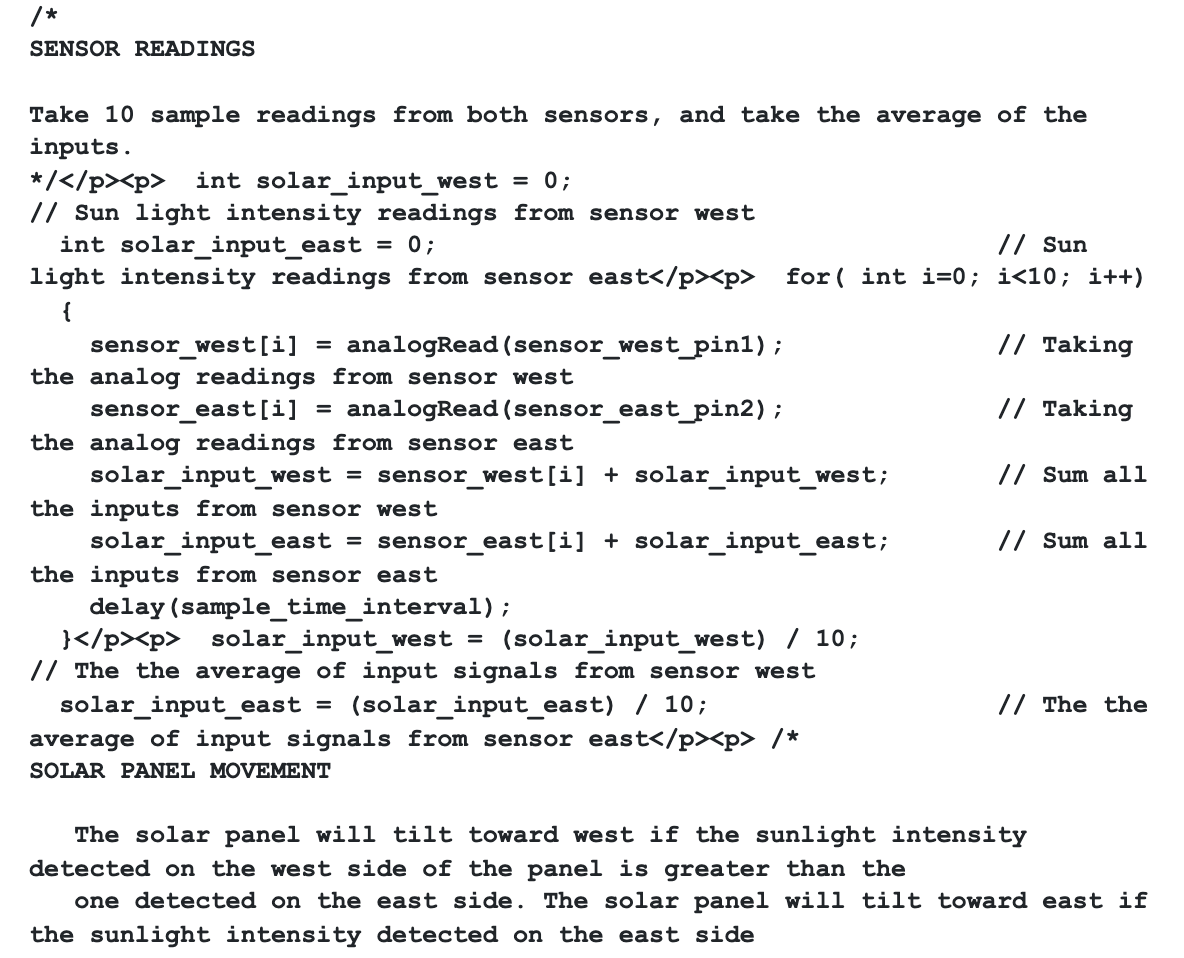

传感器读数

当涉及到传感器读数时,跟踪器程序将每 10 秒从 10 个样本中获取经验教训。然后,比较两个光敏电阻的平均值。

太阳能电池板的运动

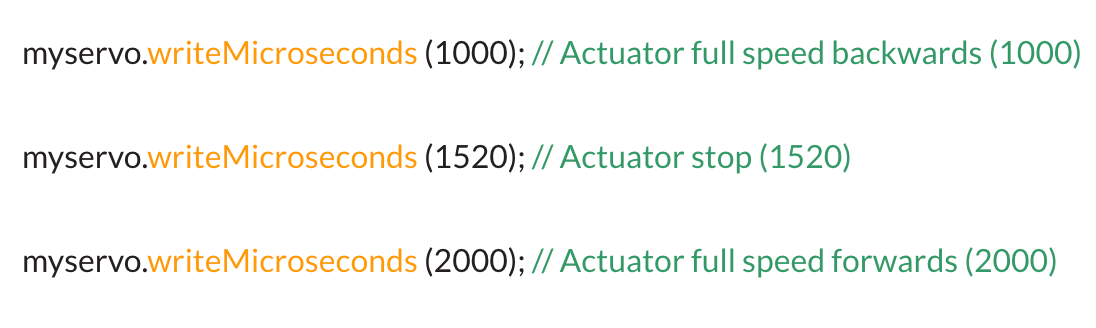

PWM 控制可帮助您使用 Arduino micro 为执行器供电。因此,您可以随时缩回、伸出或停止执行器,具体取决于您为 PWM 设置的内容。

此外,如果您从东侧和西侧获得传感器读数,跟踪器将开始移动。并且此命令可导致缩回、伸展或静止移动。换句话说,信号取决于传感器读数的变化。此外,此命令将每隔 10 分钟执行一次。这样,面板将获得足够的阳光。

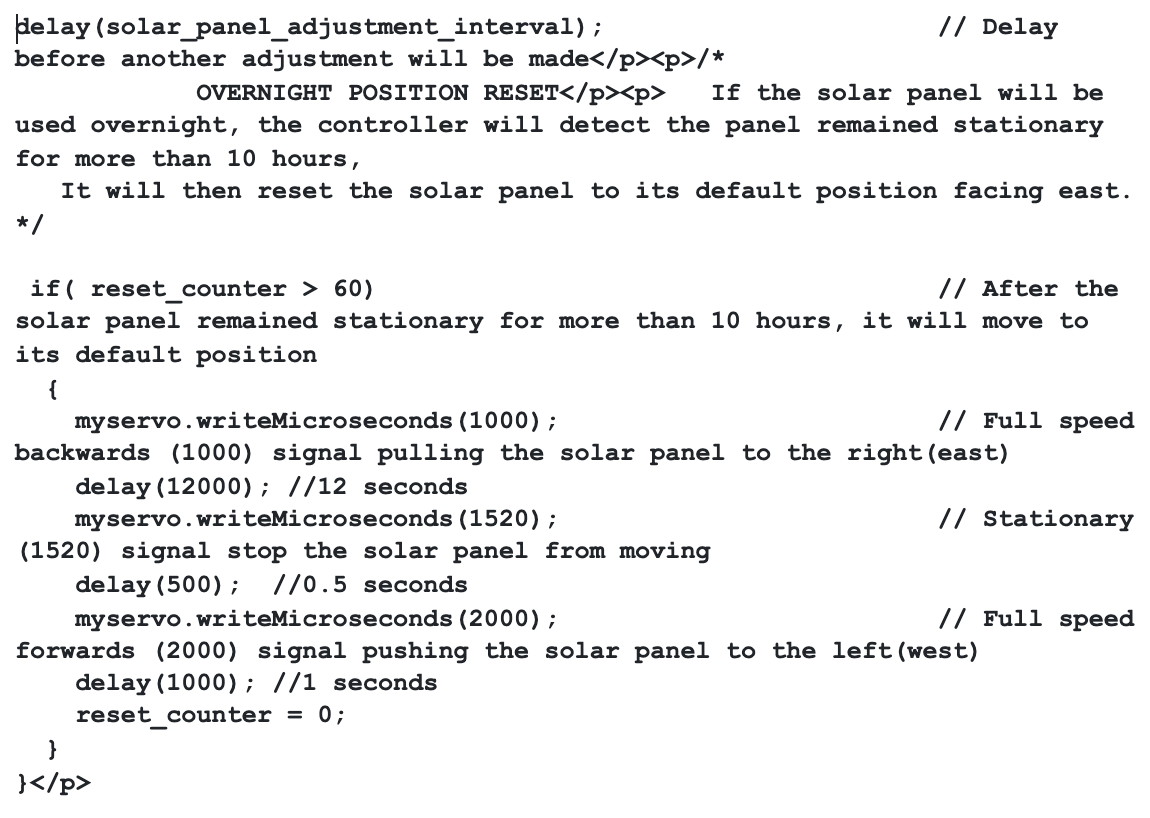

重置位置

当太阳能跟踪器长时间运行时,此功能很有用。也就是说,它有助于太阳能跟踪设备在第二天更改为默认值。一个简单的计数器就可以解决问题。

太阳能跟踪器框架

要制作坚固的框架,您可以使用 2×4 来制作三角形。或者在 3D 打印部件旁边选择三脚架框架。有了它,您就可以制作安装座和接头。

围捕

制作 DIY 太阳能跟踪器值得您花时间——特别是如果您不能省下一大笔钱或者您渴望尝试一个新项目。

此外,它还具有许多好处,例如增加光伏太阳能装置的费用此外,它可以为您节省很多能源费用。
